加长型气动焊接球阀

一、加长型气动焊接球阀 产品概述

上海川沪阀门有限公司生产的加长型气动焊接球阀,加长型气动焊接球阀,是由双作用(或单作用)气动执行机构和高压焊接阀体组成,其中焊接球阀为订做产品,可以根据客户需求,加长两端焊接管的长度。现场对阀门使用具体情况来选配附件,如手轮,电磁换向阀(ASCO电磁阀、亚德客电磁阀、4M310电磁阀等)空气过滤减压阀、阀位反馈(限位开关)、阀门定位器(YT-1000R阀门定位器、西门子阀门定位器)。根据客户提供的阀门的压力、口径、介质、介质的温度等一系列参数,来确认具体的球阀的选型,包含阀体的材质,阀门的密封件等。
适用场景:
气动焊接球阀广泛应用于石油、化工、发电、造纸等各部门,以及人们日常生活中。

二、加长型气动焊接球阀 产品图片

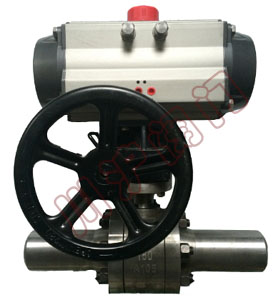

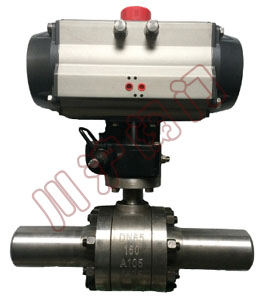

加长型气动焊接球阀 加长型气动焊接球阀 带手轮
加长型气动焊接球阀 加长型气动焊接球阀 带手轮
三、加长型气动焊接球阀 零部件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
四、加长型气动焊接球阀 技术参数

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
阀体形式 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
公称压力 PN16.0、25.0 MPa;ANSI 150、300、600、900LB
连接形式 法兰式、焊接式、螺纹式(适用于PN16MPa以内)
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
阀芯形式 O型球体阀芯
流量特性 近似快开特性
动作范围 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 带定位器:小于全行程的±2%
可调范围 250:1
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制能、4~20mA模拟量信号控制
五、加长型气动焊接球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
六、加长型气动焊接球阀 连接尺寸

公称通径DN(mm) DN15-300
加长型气动焊接球阀为订做产品,具体的结构尺寸以客户提供的参数为准。
详细参数请联系川沪阀门技术部。销售热线:021-5186 3046

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
