气动Y型三通球阀

产品展示>> 气动球阀>>气动Y型三通球阀
一、气动Y型三通球阀 产品概述

上海川沪阀门有限公司生产的气动Y型三通球阀,三通Y型球阀有相互成120°、135°二种阀体结构形式,Y型三通球阀流道平坦、流体阻力小,流通能力强。切换时介质无滞留,不会造成二次污染。其中和气动执行机构组合后,能实现快速开闭(配电磁阀和限位开关)或调节流量大小(配阀门定位器)。
型号:CHQ642F、CHQ642PPL、CHQ642H
特点:
1.流道形成120度切换,流道平坦、阻力小、流通能力强
2.介质无滞留
3.软密封最高温度250度
4.硬密封最高425度
5.泄漏量:零泄漏
适用场景:
气动Y型三通球阀适用于粉体、水、气体等介质切换方向。

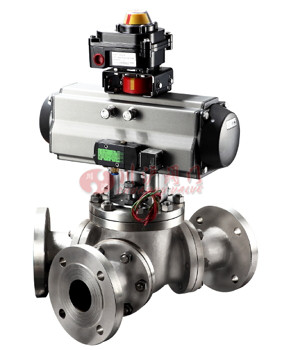

二、气动Y型三通球阀 产品图片

气动Y型三通球阀
气动Y型三通球阀
三、气动Y型三通球阀 技术参数

公称通径 DN50~DN250
阀体材质 WCB、304不锈钢、316不锈钢等
连接形式 法兰式
压力等级 PN1.6、2.5、4.0、6.4MPa
结构形式 120度Y型、135度Y型
适用介质 粉体、水液、气体等

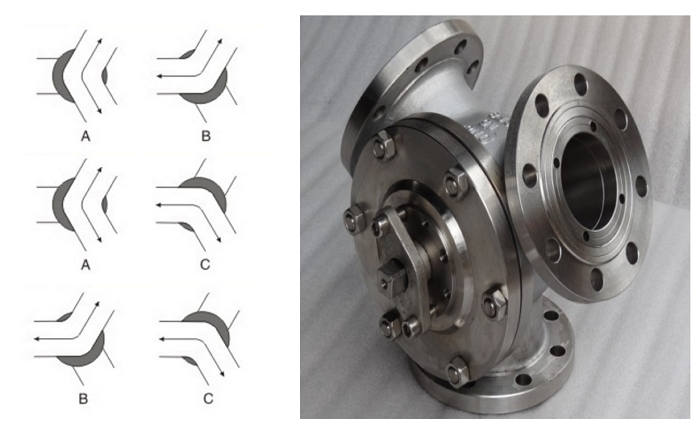

四、气动Y型三通球阀 流向图

气动Y型三通球阀结构图
五、气动Y型三通球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动Y型三通球阀 性能规范

设计标准 GB/T12237
结构长度 GB/T12221
连接法兰 GB/T911、\JB/T79
试验和检验 GB/T13927 、 JB/T9092

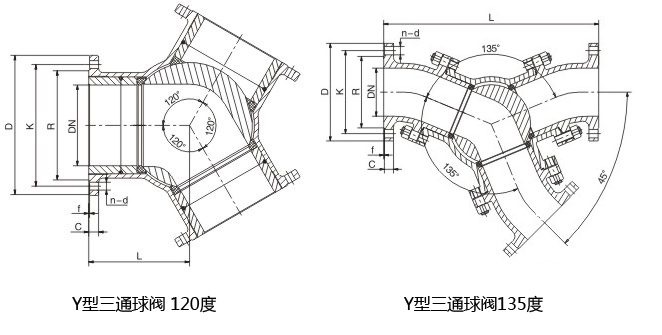

七、气动Y型三通球阀 结构图

气动Y型三通球阀结构图
八、气动Y型三通球阀 连接尺寸

120度Y型三通球阀尺寸

DN L D K R C f n-d
50 110 160/165 125 100 20 3 4-18
65 130 180/185 145 120 20 3 4-18
80 150 195/200 160 135 20 3 8-18
100 170 215/220 180 155 22 3 8-18
125 190 245/250 210 185 22 3 8-18
150 210 280/285 240 210 24 3 8-23
200 245 335/340 295 265 24 3 12-23
250 290 405 355 320 30 3 12-25

135度Y型三通球阀尺寸

DN L D K R C f n-d
50 340 160/165 125 100 20 3 4-18
65 400 180/185 145 120 20 3 4-18
80 410 195/200 160 135 20 3 8-18
100 460 215/220 180 155 22 3 8-18
125 560 245/250 210 185 22 3 8-18
150 660 280/285 240 210 24 3 8-23
200 800 335/340 295 265 24 3 12-23
250 1030 405 355 320 30 3 12-25
300 1140 460 410 375 30 4 12-25

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
