气动真空球阀

产品展示>> 气动球阀>>气动真空球阀
一、气动真空球阀 产品概述

上海川沪阀门有限公司生产的气动真空球阀,是适用于真空系统中接通或切断管路的介质流。该阀采用回转型气动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制。
特点:
1.阀门为直通式,靠球面密封,既能用在真空状态下,也能在低压状态下使用。
2.耐高温、耐磨、耐油、耐腐蚀、使用寿命长。
3.具有连线简单,结构紧凑,动作稳定。
适用场景:
适用的工作介质为带酸、碱性的气体或液体。适用的介质温度:标准密封件-25~+120度 耐高温密封件-25~+230度。

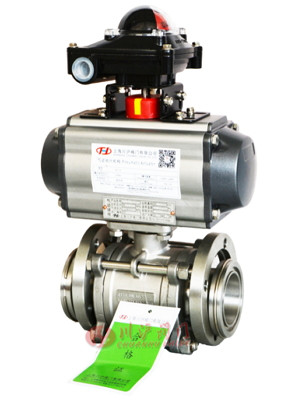

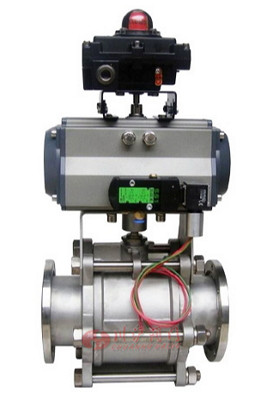

二、气动真空球阀 产品图片

气动真空球阀
气动真空球阀
三、气动真空球阀 零部件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
四、气动真空球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
五、气动真空球阀 结构图

气动真空球阀结构图
六、气动真空球阀 连接尺寸

(图一)快卸法兰(KF)连接及外形尺寸(GB4982)

型号 通径
(DN)
ΦD ΦB H L A
GUD-10/KF 10 30 12.2 185 92 146
GUD-16/KF 16 30 17.2 186 100 146
GUD-25/KF 25 40 26.2 201 114 168
GUD-40/KF 40 55 41,2 277 165 260
GUD-50/KF 50 75 52.2 286 175 268

(图二)活套法兰连接及外形尺寸(GB/T6070)

型号 通径
(DN)
ΦD ΦB H L A n-ΦC
GUD-10 10 55 40 185 92 146 4-6.5
GUD-16 16 60 45 186 100 146
GUD-20 20 65 50 200 114 168
GUD-25 25 70 55 201 114 168
GUD-32 32 90 70 219 140 204 4-9
GUD-40 40 100 80 277 165 260
GUD-50 50 110 90 286 175 268
GUD-63 63 130 110 310 186 268
GUD-80 80 145 125 320 198 298 8-9
GUD-100 100 165 145 387 220 298
GUD-125 125 200 175 415 266 458 8-11
GUD-1B0 150 225 200 435 296 525
GUD-200 200 285 260 512 390 602 12-12

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
