二片式气动螺纹球阀

产品展示>> 气动球阀>>二片式气动螺纹球阀
一、二片式气动螺纹球阀 产品概述

上海川沪阀门有限公司生产的二片式气动螺纹球阀结构紧凑、能达到瞬时开闭的效果,有效的实现切断介质的流通。其中和气动执行机构组合后,能实现快速开闭(配电磁阀和限位开关)或调节流量大小(配阀门定位器)。根据不同的介质温度,二片式气动螺纹球阀密封选型有PTFE(聚四氟乙烯)、PPL(对位聚苯)、N(尼龙)等选择。
型号:CHQ611F、CHQ611PPL、CHQ611N
特点:
1.结构简单、体积小、重量轻。
2.紧密可靠、密封性好。
3.操作方便,开闭迅速。
适用场景:
二片式气动螺纹球阀应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

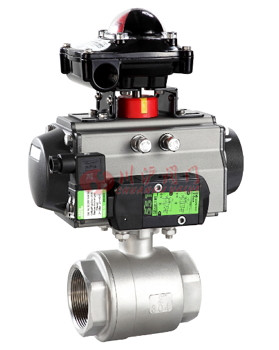

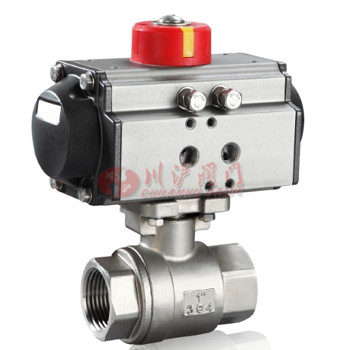

二、二片式气动螺纹球阀 产品图片

二片式气动螺纹球阀 二片式气动螺纹球阀
二片式气动螺纹球阀 二片式气动螺纹球阀
三、二片式气动螺纹球阀 零部件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
四、二片式气动螺纹球阀 技术参数

公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三片式精铸阀体、二片是精铸阀体
连接形式 螺纹式、焊接式
阀芯形式 "O"型球形阀芯
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的2%
可调范围 250:1
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制
五、二片式气动螺纹球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、二片式气动螺纹球阀 性能规范

试验压力(Mpa) 公称压力(Mpa) 压力级(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7

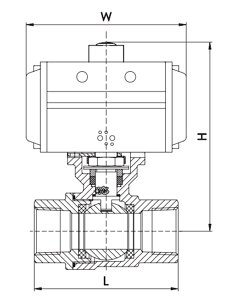

七、二片式气动螺纹球阀 结构图

气动内螺纹球阀结构图
八、二片式气动螺纹球阀 连接尺寸

DN 15 20 25 32 40 50 65 80 100
L 75 80 90 110 120 140 185 205 240
H 133 149 162 180 228 244 275 297 344
W 140.5 140.5 140.5 158.5 210.5 247.5 268.5 315 345

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
