一、气动高压外螺纹球阀 产品概述

上海川沪阀门有限公司生产的气动高压外螺纹球阀适合在小管道高压的场合来使用,和气动执行机构组合后,能实现快速开闭(配电磁阀和限位开关)或调节流量大小(配阀门定位器)。根据不同的介质温度,气动高压外螺纹球阀密封选型有PTFE(聚四氟乙烯)、PPL(对位聚苯)、N(尼龙)等选择。
型号:CHQ621F、CHQ621PPL、CHQ621N
特点:
1.结构简单、体积小、重量轻。
2.紧密可靠、密封性好。
3.操作方便,开闭迅速。
适用场景:
气动高压外螺纹球阀适用于压力等级在PN16MPa、PN25MPa、ANSI600lb、ANSI900lb等高压小口径场合中使用。

二、气动高压外螺纹球阀 产品图片

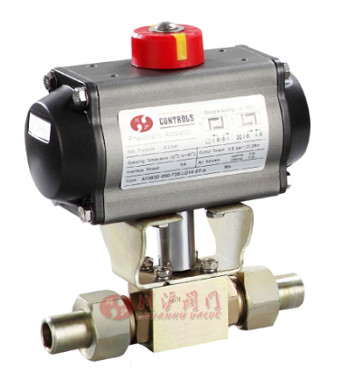

气动高压外螺纹球阀 气动高压外螺纹球阀

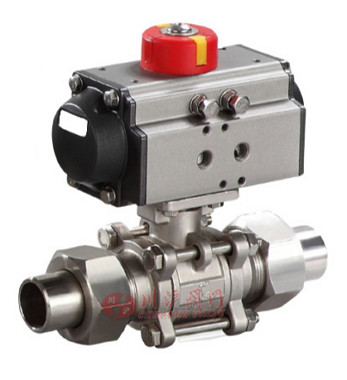

气动高压外螺纹球阀 气动高压外螺纹球阀
三、气动高压外螺纹球阀 零部件材料

零件名称 材料
阀体、阀盖 A105 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈 PTFE、碳素纤维+PTFE、对位聚苯
填料 V型PTFE、柔性石墨
四、气动高压外螺纹球阀 技术参数

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
阀体形式 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
公称压力 PN16.0、25.0 MPa;ANSI 150、300、600、900LB
连接形式 法兰式、焊接式、螺纹式(适用于PN45MPa以内)
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
阀芯形式 O型球体阀芯
流量特性 近似快开特性
动作范围 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 带定位器:小于全行程的±2%
可调范围 250:1
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制能、4~20mA模拟量信号控制
五、气动高压外螺纹球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动高压外螺纹球阀 性能规范

公称通径DN(mm) DN15-300
公称压力 PN(MPa) 10.0 16.0 25.0 32.0 42.0
试验压力 强度试验 15.0 24.0 37.5 48.0 63.0
密封试验 11.0 17.6 27.5 35.2 46.2
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
