一、大通径气动固定球阀 产品概述

上海川沪阀门有限公司生产的大通径气动固定球阀是固定式球阀和大扭力AW型气动执行器的组合。AW型气动执行器输出推力比AT型气缸输出推力大,缺点是占用空间大,可以在一些大通径管道上来使用,如石油、石化管道输送场合。其中和气动执行机构组合后,能实现快速开闭(配电磁阀和限位开关)或调节流量大小(配阀门定位器)。
型号:CHQ647F、CHQ647PPL、CHQ647H
特点:
1.阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半,它在管道上主要用于切断、分配和改变介质流动方向。
2.固定球阀的枢轴结构保证了准确的球体位置。
3.标准阀座采用弹簧结构,将阀盖推向球体,保证了良好的低压密封性能。
4.固定球阀阀前、阀后阀座都能密封, 即所谓双向密封特性,
5.利用自带的排放阀,阀体中腔可向外排放。
6.枢轴采用防吹出保护结构,低摩擦系数的轴承等。
7.具有性能优异,可靠性高,用途广泛,价格合理等优点。
适用场景:
大通径气动固定球阀在石油、天燃气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。

二、大通径气动固定球阀 产品图片

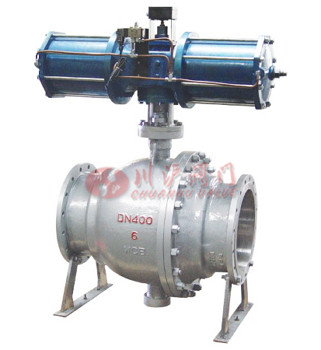

大通径气动固定球阀 大通径气动固定球阀

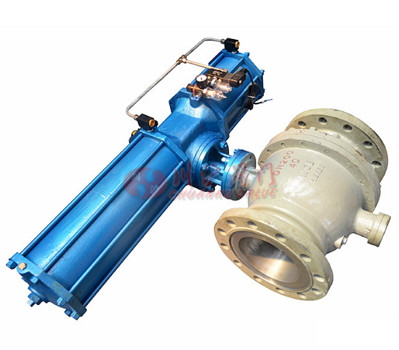

大通径气动固定球阀(配AW型双作用气缸) 大通径气动固定球阀(配AW型单作用气缸)
三、大通径气动固定球阀 技术参数

阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本体材料

柔性石墨

不锈钢加柔性石墨

08软钢

F304 F316

柔性石墨

石墨

-29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L
四、大通径气动固定球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

五、大通径气动固定球阀 性能规范

设计标准 GB/T12237
结构长度 GB/T12221
连接法兰 GB/T911、\JB/T79
试验和检验 GB/T13927 、 JB/T9092
六、大通径气动固定球阀 结构图

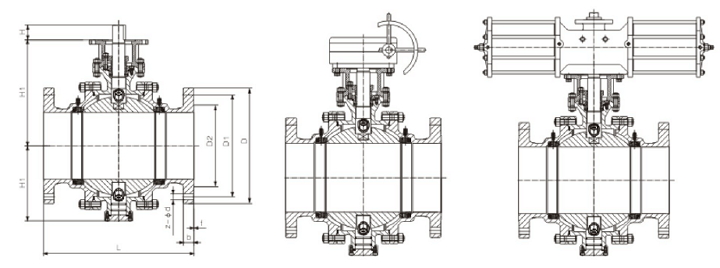

大通径气动固定球阀结构图
七、大通径气动固定球阀 连接尺寸

DN(mm) L D D1 D2 B F Z-d H H1 H2
50 203 165 125 102 18 3 4-18 20 96 92
65 222 185 145 122 18 3 8-18 25 125 105
80 241 200 160 138 20 3 8-18 25 150 120
100 305 220 180 158 20 3 8-18 30 200 160
125 356 250 210 188 22 3 8-18 40 220 200
150 394 285 240 212 22 3 8-22 45 245 210
200 457 340 295 268 24 3 12-22 50 280 224
250 533 405 355 320 26 3 12-26 60 320 278
300 610 460 410 378 28 4 16-26 70 337 306
350 686 520 470 438 30 4 16-30 75 374 334
400 762 580 525 490 32 4 20-30 75 408 358
450 864 640 585 550 40 4 20-33 80 439 390
500 914 715 650 610 44 4 20-36 90 492 434
600 1067 840 770 725 54 5 24-36 105 588 523
700 1245 910 840 795 58 5 24-39 115 644 658
800 1372 1025 910 900 62 5 28-39 125 742 746
900 1524 1125 1025 1000 64 5 28-39 140 812 807
1000 1753 1255 1125 1115 68 5 28-42 150 900 898
1200 2134 1485 1485 1330 78 5 32-48 170 1097 1066
1400 2388 1685 1685 1530 84 5 36-48 200 1302 1253

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
