气动V型球阀

一、气动V型球阀产品概述

上海川沪阀门有限公司生产的气动V型球阀，是有气动执行器和V型球阀阀体组成，V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，球芯的V型缺口与阀座做比例流量调节，并且密封面紧密配合，V型口具有强大切断介质、杂质的功能，避免阀门卡死现象发生，并具有自洁功能。
特点：
1.流体切断和流通。
2.密封性可靠，流通性能好，流阻小，装卸方便。
3.采用直连方式，具有连线简单，结构紧凑，动作稳定。
适用场景:
特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该气动V型球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

二、气动V型球阀产品图片

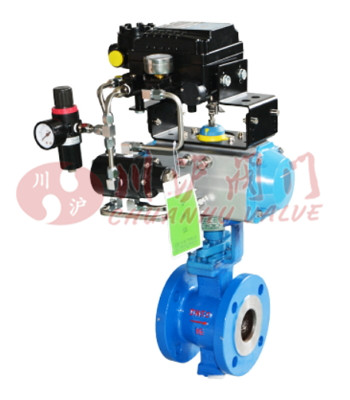

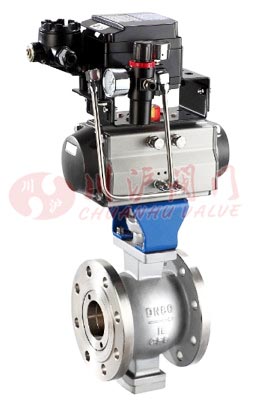

气动V型球阀(保位阀)	气动V型球阀(调节型)

三、气动V型球阀零部件材料

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

四、气动V型球阀技术参数

公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公称压力	PN1.6、2.5、4.0、6.4MPa
强度试验	2.4～9.6MPa
密封试验	1.76～7.0MPa
流量特性	近似等百分比、直线特性
阀板转角（度）	0°～至90°（可调）
允许泄漏量等级	软密封：零泄露硬密封：≤额定Cv×0.001%				软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S/90度）	8.5～30				36～60
可调节比	250:1						300:1
配置执行机构	可配GT、AT、AR、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

五、气动V型球阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

六、气动V型球阀性能规范

试验标准	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

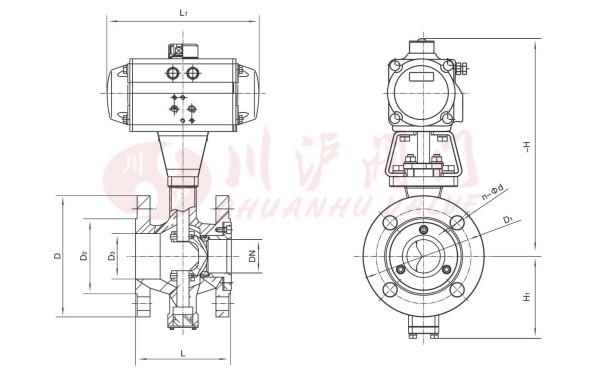

七、气动V型球阀结构图

八、气动V型球阀连接尺寸

公称通径 DN	L	L1	-H	H1	D	D1	D2	D3	C	f	n-Φd
25	62	159	260	87	115	85	65	38	16	2	4-Φ14
32	105	159	267	87	140	100	76	42	18	3	4-Φ18
40	114	211	292	87	150	110	84	50	18	3	4-Φ18
50	124	248	292	97	165	125	99	60	20	3	4-Φ18
65	145	269	327	112	185	145	118	75	20	3	4-Φ18
80	165	315	359	112	200	160	132	94	20	3	8-Φ18
100	194	345	359	122	220	180	156	110	22	3	8-Φ18
125	213	409	399	142	250	210	184	135	22	3	8-Φ18
150	229	438	461	165	285	240	211	165	24	3	8-Φ22
200	243	550	509	195	340	295	266	210	24	3	12-Φ22
250	297	633	603	237	405	355	319	260	26	3	12-Φ26
300	334	730	790	287	460	410	370	310	284	4	12-Φ26
350	414	1180	828	338	520	470	429	360	30	4	16-Φ26

九、气动V型球阀制造标准

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T 9092、API 598、GB/T13927
