气动高压球阀

产品展示>> 气动球阀>>气动高压球阀
一、气动高压球阀 产品概述

上海川沪阀门有限公司生产的气动高压球阀,是由角行程的气动执行机构和锻钢高压阀体组成,执行器采用一体式结构。
特点:
1.气动高压球阀是三分体式连接锻钢固定球阀,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。
2.标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能。
3.枢轴采用防吹出保护结构,有效地防止泄漏。
4.低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭。
适用场景:
适用介质: 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。气动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

二、气动高压球阀 产品图片

气动高压球阀 气动高压球阀

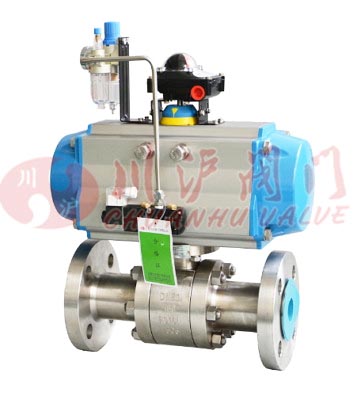

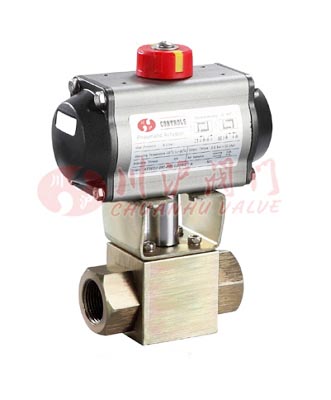

气动高压球阀(内螺纹连接) 气动高压球阀(法兰连接)
三、气动高压球阀 零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
四、气动高压球阀 技术参数

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
阀体形式 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
公称压力 PN16.0、25.0 MPa;ANSI 150、300、600、900LB
连接形式 法兰式、焊接式、螺纹式(适用于PN16MPa以内)
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
阀芯形式 O型球体阀芯
流量特性 近似快开特性
动作范围 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 带定位器:小于全行程的±2%
可调范围 250:1
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制能、4~20mA模拟量信号控制
五、气动高压球阀 执行机构参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动高压球阀 性能规范

公称通径DN(mm) DN15-300
公称压力 PN(MPa) 10.0 16.0 25.0 32.0 42.0
试验压力 强度试验 15.0 24.0 37.5 48.0 63.0
密封试验 11.0 17.6 27.5 35.2 46.2
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
七、气动高压球阀 结构图和连接尺寸

由于气动高压球阀为订做产品及各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售 部 ,技术人员将会为您提供完整的图纸及技术资料,所有外型结构尺寸需以工程师设计为准。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
