一、气动衬氟球阀 产品概述

上海川沪阀门有限公司生产的气动衬氟球阀,是由角行程的电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。根据工作条件,提供电动衬氟防爆球阀。
特点:
1.阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,具有可靠的耐腐蚀性和密封性。
2.体积小,重量轻,结构简单,安装维修方便。
3.流阻小,流通能力大。
适用场景:
适用于强酸、强碱等腐蚀性介质。

二、气动衬氟球阀 产品图片

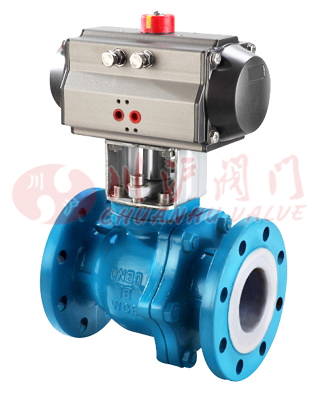

气动衬氟球阀 气动衬氟球阀

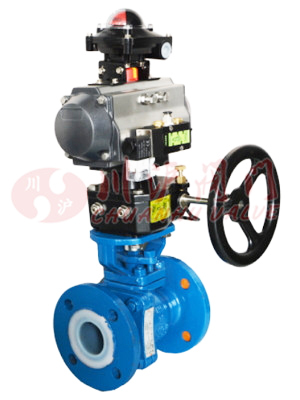

气动衬氟球阀 气动衬氟球阀(带手轮\电磁阀\阀位反馈)
三、气动衬氟球阀 零部件参数

零件名称 材料名称
阀体、阀盖 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球体 2Cr13+氮化处理+46 304+46 316+46 316L+46
阀杆 2Cr13+46 304+46 316+46 316L+46
阀座密封圈 PTFE、碳素纤维+PTFE
密封填料 聚四氟乙烯填料
四、气动衬氟球阀 技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
公称压力(MPa) PN1.0、1.6MPa
泄漏量 软密封:零泄漏
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)
连接形式 法兰
可调范围 DN15-65 DN80-300
250:1
基本误差 带定位器:小于全行程的±2%
死区 带定位器:小于全行程的2%
适用温度 密封面
PTFE≤180℃
配置执行机构 GT、AT、AR、AW系列单双作用气动执行机构
控制方式 开关两位控制、4-20mA模拟量控制
五、气动衬氟球阀 执行机构参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动衬氟球阀 结构图

气动衬氟球阀结构图
七、气动衬氟球阀 连接尺寸

公称通径DN(mm) 主要尺寸 法兰尺寸
PN1.6MPa PN2.5MPa
L H L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 140 95 65 46 4-14 95 65 46 4-14
20 140 191 140 105 75 45 4-14 105 75 56 4-14
25 150 193 140 115 85 65 4-14 115 85 65 4-14
32 165 212 164 140 100 76 4-18 140 100 76 4-18
40 180 217 164 150 110 84 4-18 150 110 84 4-18
50 200 260 190 165 125 99 4-18 165 125 99 4-18
65 220 293 210 185 145 118 4-18 185 145 118 8-18
80 250 323 247 200 160 132 8-18 200 160 132 8-18
100 280 382 276 220 180 156 8-18 235 190 156 8-22
125 320 468 348 250 210 184 8-18 270 220 184 8-26
150 360 510 378 285 240 211 8-22 300 250 211 8-26
200 400 655 524 340 295 266 12-22 360 310 274 12-26
250 630 / / 405 355 319 12-26 425 370 330 12-30
300 750 / / 460 410 370 12-26 485 430 389 16-30

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
