高平台气动球阀

产品展示>> 气动球阀>>高平台气动球阀
一、高平台气动球阀 产品概述

上海川沪阀门有限公司生产的高平台气动球阀最重要的特点是免支架安装,阀体和支架一体式铸造、加工、成型,可以便捷的和气动执行器直接安装,由于是免支架设计,阀体和气缸安装非常紧凑、占用空间小、更换放方便。其中和气动执行机构组合后,能实现快速开闭(配电磁阀和限位开关)或调节流量大小(配阀门定位器)。
型号:CHQ641F、CHQ641PPL、CHQ641H
特点:
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
适用场景:
高平台气动球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

二、高平台气动球阀 产品图片

高平台气动球阀 高平台气动球阀

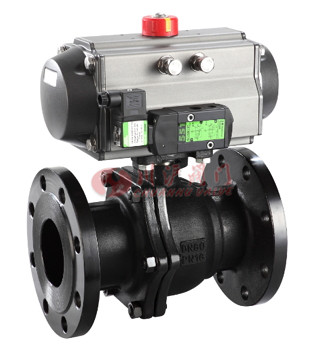

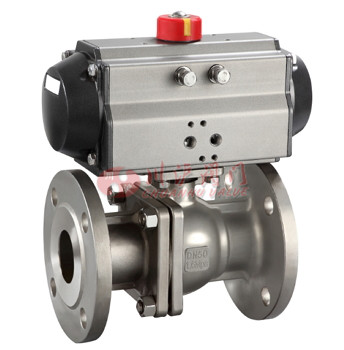

高平台气动球阀(不锈钢阀体) 高平台气动球阀(铸钢阀体)

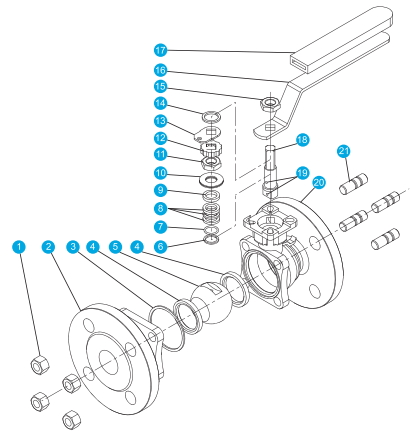

三、高平台气动球阀 零部件材料

高平台球阀 序号 零部件 材质
1 NUT SUS304
2 CAP CF6M CF8
3 CAP GASKET PTFE R-PTFE
4 BALL SEAT PTFE R-PTFE
S 8ALL SUS316 SUS304
6 THRUST WASHER PTFE R-PTFE
7 ORING VITON
e STEM PACKING PTFE
9 GLAND SUS304
10 BELLEVILLE WASHER SUS304
11 STOP NUT SUS304
12 NUTCAP SUS304
13 LOCKING PIN SUS304
14 WASHER SUS304
15 STEM NUT SUS304
16 HANDLE SUS304
17 HANDLE COVER PLASTIC
18 STEM SUS316 SUS304

19

ANTISTATIC SUS304
20 BODY CF6M CF8
21 BOLT SUS304
四、高平台气动球阀 技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公称压力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量 软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式 法兰、焊接、螺纹
流量特性 快开特性
可调范围 DN15-65 DN80-300
250:1 350:1
适用温度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制
五、高平台气动球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、高平台气动球阀 性能规范

设计标准 GB/T12237
结构长度 GB/T12221
连接法兰 GB/T911、\JB/T79
试验和检验 GB/T13927 、 JB/T9092
七、高平台气动球阀 结构图

高平台气动球阀结构图

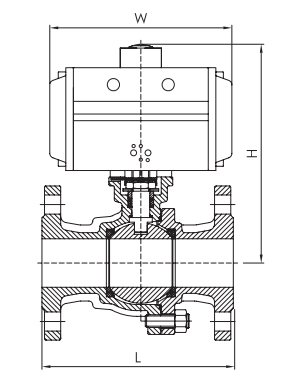

八、高平台气动球阀 连接尺寸

DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 225 250 280 320 360 457
H 164 195 205 246 267 290 350 375 440 480 564 680
W 140.5 158.5 158.5 210.5 247.5 268.5 345 408.5 437.5 487 543 621

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
