气动卫生级球阀

产品展示>> 气动球阀>>气动卫生级球阀
一、气动卫生级球阀 产品概述

上海川沪阀门有限公司生产的气动卫生级球阀,是由气动执行机构和卫生级球阀组成,也称为气动卡箍球阀,阀体采用不锈钢材质,流道经过精密抛光和除菌处理。
特点:
1.密封性能好。
2.体积小,重量轻,结构简单,安装维修方便。
3.流阻小,流通能力大。
适用场景:
广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

二、气动卫生级球阀 产品图片

气动卫生级球阀 气动卫生级球阀

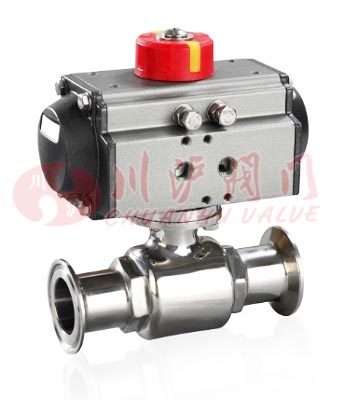

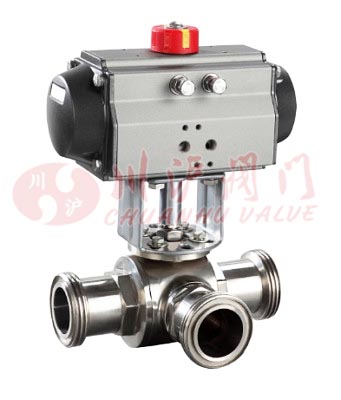

气动卫生级球阀(直通型) 气动卫生级球阀(三通型)
三、气动卫生级球阀 零部件参数

阀体 304/316/316L不锈钢
阀轴 不锈钢
球体 304/316/316L不锈钢
阀座 PTFE
四、气动卫生级球阀 技术参数

阀体形式 二通式、三通式
公称通径 DN15~102mm
公称压力 PN1.0 MPa
连接形式 快装式(卡箍式)、焊接式、螺纹式
适用温度 PTFE≤180℃
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
产品特点 安全卫生,密封好、使用寿命长
五、气动卫生级球阀 执行机构参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

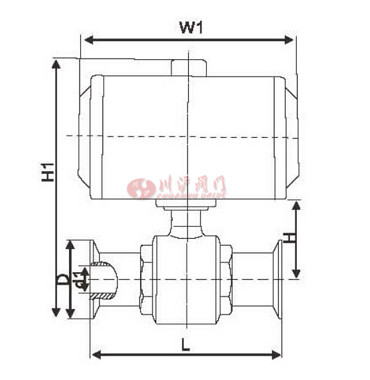

六、气动直通卫生级球阀 结构图

气动直通卫生级球阀结构图
七、气动直通卫生级球阀 连接尺寸

规格Φ 尺寸mm
A D1 W1 H1 L 重量KG
19 50.5 16 147 170 100 1.93
25 50.5 22 147 170 105 1.96
32 50.5 29 147 175 120 2.13
38 50.5 35 168 218 136 3.12
45 64 42 168 220 145 3.58
51 64 48 168 225 160 3.92
57 77 53 183 245 162 4.83
63 77 58 183 255 170 5.18
76 91 72 262 295 195 8.36
89 106 85 265 330 235 11.58
102 119 97 295 390 270 16.5

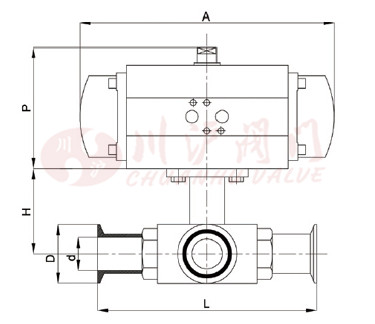

八、气动三通卫生级球阀 结构图

气动三通卫生级球阀结构图
九、气动三通卫生级球阀 连接尺寸

ISO 三通式
d D L P A H
Φ19 16 50.5 105 115 158 45
Φ25 21 50.5 120 137 177 48
Φ32 29 50.5 130 137 177 48
Φ38 35 50.5 140 147 196 48
Φ45 42 64 - 165 225 48
Φ51 47 64 164 165 225 58
Φ63 59 77.5 195 165 225 58
Φ76 72 91 218 182 273 65
Φ89 80 106 230 199 304 65
Φ102 97 119 260 199 304 74

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
