气动调节球阀

产品展示>> 气动球阀>>气动调节球阀
一、气动调节球阀 产品概述

上海川沪阀门有限公司生产的气动调节球阀,是一种转角为90°的旋转类球阀,气动调节球阀采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。
特点:
气动调节球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
适用场景:
特别适用于介质是粘稠、含颗粒、纤维性质的场合,目前该气动调节球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

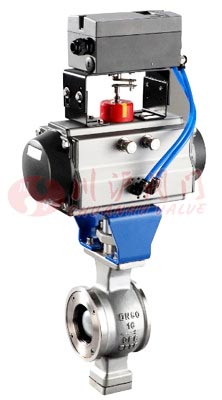

二、气动调节球阀 产品图片

气动调节球阀法兰式 气动调节球阀对夹式
气动调节球阀法兰式 气动调节球阀对夹式
三、气动调节球阀 零部件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
四、气动调节球阀 技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公称压力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量 软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式 法兰、焊接、螺纹
流量特性 快开特性
可调范围 DN15-65 DN80-300
250:1 350:1
适用温度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
五、气动调节球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
六、气动调节球阀 性能规范

试验标准 公称压力(Mpa) 压力级(class) JIS(Mpa)
试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7

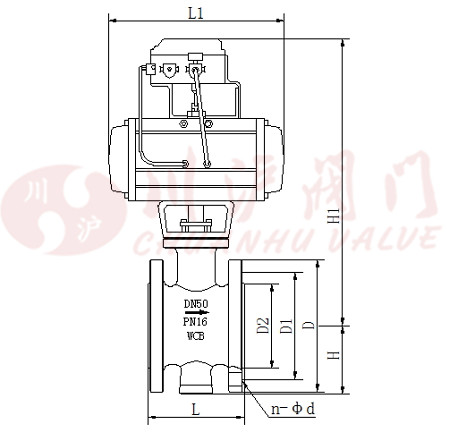

七、气动调节球阀 结构图

气动调节球阀图纸
八、气动调节球阀 连接尺寸

公称通径DN(mm) 主要尺寸 法兰尺寸
PN1.6MPa PN2.5MPa
L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 / 140 95 65 46 4-14 95 65 46 4-14
20 140 191 / 140 105 75 45 4-14 105 75 56 4-14
25 150 193 / 140 115 85 65 4-14 115 85 65 4-14
32 165 212 / 164 140 100 76 4-18 140 100 76 4-18
40 180 217 / 164 150 110 84 4-18 150 110 84 4-18
50 200 260 102 190 165 125 99 4-18 165 125 99 4-18
65 220 293 114 210 185 145 118 4-18 185 145 118 8-18
80 250 323 127 247 200 160 132 8-18 200 160 132 8-18
100 280 382 152 276 220 180 156 8-18 235 190 156 8-22
125 320 468 184 348 250 210 184 8-18 270 220 184 8-26
150 360 510 219 378 285 240 211 8-22 300 250 211 8-26
200 400 655 273 524 340 295 266 12-22 360 310 274 12-26
250 630 / 360 / 405 355 319 12-26 425 370 330 12-30
300 750 / 395 / 460 410 370 12-26 485 430 389 16-30
九、气动调节球阀 制造标准

设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验 JB/T 9092、API 598、GB/T13927

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
