气动塑料球阀

产品展示>> 气动球阀>>气动塑料球阀
一、气动塑料球阀 产品概述

上海川沪阀门有限公司生产的气动塑料球阀,是由气动执行机构和upvc塑料球阀阀体组成。
特点:
1、产品质量可靠、设计、造型美观。
2、材质卫生无毒耐磨损、易拆卸、维护简单易行。
3、性能可靠。
4、精密耐磨:蜗轮输出轴一体化特殊锕合金锻造、强度高、耐磨性好。
5、回差极小:蜗轮输出轴一体化、避免了键联结的间隙、传动精度高。
6、配套简单:采用单相电源、外接线路特别简单,也可做380V、直流电源。
7、使用方便:免加油、免点检、防水防锈、任意角度安装。
8、保护装置:双重限位、过热保护、过载保护(选装)。
适用场景:
气动塑料球阀广泛适用于冶金、石油、化工、电力、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。

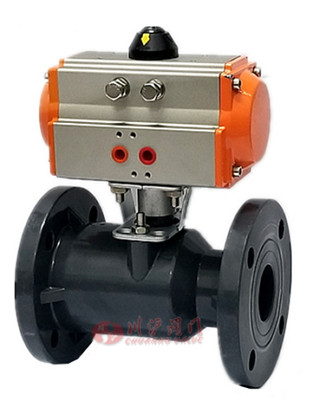

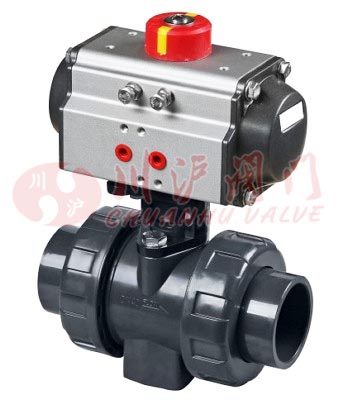

二、气动塑料球阀 产品图片

气动塑料球阀
气动塑料球阀
三、气动塑料球阀 零部件材料

聚氯乙烯 PVC
O环 三元乙丙橡胶 EPDM
环型螺母 聚氯乙烯 PVC
阀体 聚氯乙烯 PVC
端口 聚氯乙烯 PVC
O环 三元乙丙橡胶 EPDM
球体密封 聚四氟乙烯 PTFE
球体 聚氯乙烯 PVC
O环 三元乙丙橡胶 EPDM
球体密封支架 聚氯乙烯 PVC
环 Ring 聚氯乙烯 PVC
四、气动塑料球阀 技术参数

公称通径DN(mm) 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.0-1.6MPa
连接方式 法兰、螺纹、由令
阀体结构 一体、三通L、三通T
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP
密封材质 PTFE
适用温度 0~+60℃
适用介质 PVC兼容的食品工业化学溶剂
配置执行机构 可配GT、AT、ST系列单双作用气动执行机构
控制方式 开关两位控制、4~20mA模拟量信号控制
五、气动塑料球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

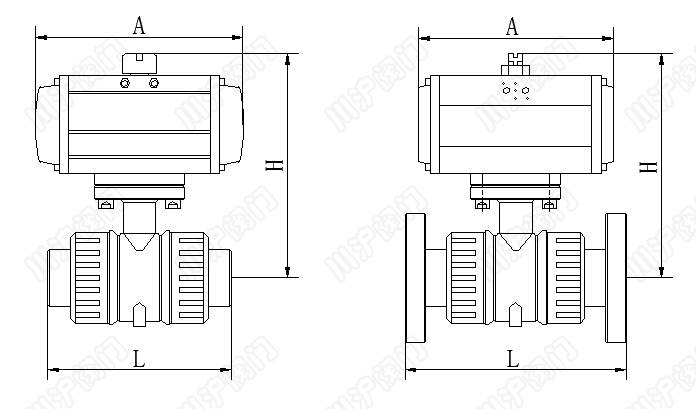

七、气动塑料球阀 结构图

气动塑料球阀结构图
八、气动塑料球阀 连接尺寸

公称通径DN(mm) 10 15 20 25 32 40 50 65
内螺纹尺寸G" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2
A 115 165 65 165 180 180 230 230
L 103 112 122 130 152 157 187 236
H 140 140 165 165 250 250 280 280
重量(Kg) 5.6 5.7 5.8 6 6.3 6.5 7.3 7.8

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
