气动保温球阀

产品展示>> 气动球阀>>气动保温球阀
一、气动保温球阀 产品概述

上海川沪阀门有限公司生产的气动保温球阀,是由气动执行器和球阀组成,带保温夹套,可以通过加热或冷却的气、水、油等为阀体加热保温或冷却保冷,从而使阀内流通的介质保持在一个恒定的温度范围内,有效降低管路运输中介质温度损失。
特点:
1.采用整体式结构,比一般球阀体积更小,重量更轻,密封性能更优,且无外漏。
2.夹套采用碳素钢管焊接,比铸造的更加牢固。
3.采用直连方式,具有连线简单,结构紧凑,动作稳定。
适用场景:
气动保温球阀适用于石油、化工、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。

二、气动保温球阀 产品图片

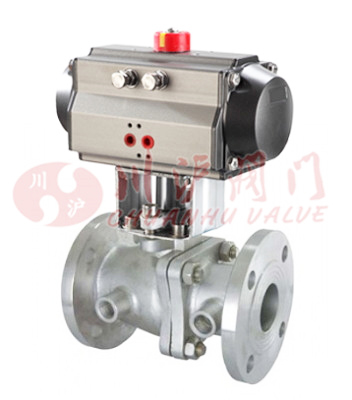

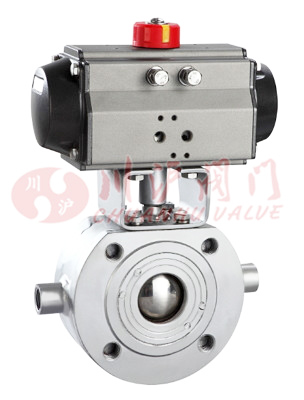

气动保温球阀 气动保温球阀
气动保温球阀(对夹式) 气动保温球阀(法兰式)
三、气动保温球阀 零部件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
四、气动保温球阀 技术参数

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
阀体形式 法兰式:分体式铸造球阀;对夹式:整体式铸造阀体
连接形式 法兰式、对夹式
阀芯形式 "O"型球形阀芯
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄露)
可调范围 250:1 350:1
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制
五、气动保温球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动保温球阀 性能规范

设计标准 ASME B 16.34 GB/T12224
结构长度 ASME B 16.10 GB/T12221
连接法兰 ASME B 16.5、JB/T 79
试验和检验 JB/T9092 API 598
适用介质 重油、胶类等易凝固介质
七、气动保温球阀 结构图和连接尺寸

气动保温球阀是定做产品,具体的连接尺寸以客户的实际要求为准。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
