气动卡箍球阀

产品展示>> 气动球阀>>气动卡箍球阀
一、气动卡箍球阀 产品概述

上海川沪阀门有限公司生产的气动卡箍球阀中间配用螺栓锁定而成。阀球转动90度,就能完全开启或关闭阀门。通常制作高压球阀使用。用于截断或接通管路中的介质,阀座采用弹性密封结构,启闭轻松密封可靠。其中和气动执行机构组合后,能实现快速开闭(配电磁阀和限位开关)或调节流量大小(配阀门定位器)。
型号:CHQ681F、CHQ681PPL
特点:
1、卡箍连接拆装方便、适用需要经常清洁的工况下。
2、安装简便,能以任意方向安装于管道中的任意部位。
3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
4、可配置气动、电动等多种驱动机构,实现远距离控制和自动化操作。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。
适用场景:
气动卡箍球阀适用于自来水、纯净水、低腐蚀性介质中使用。

二、气动卡箍球阀 产品图片

气动卡箍球阀 气动卡箍球阀

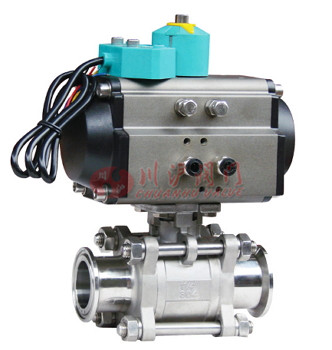

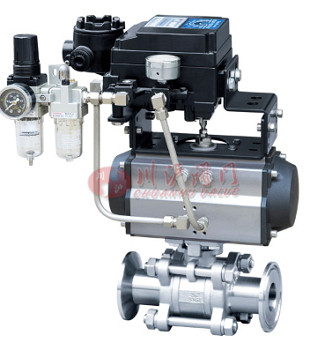

气动卡箍球阀(开关型) 气动卡箍球阀(调节型)
三、气动卡箍球阀 零部件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
四、气动卡箍球阀 技术参数

公称通径 15~100mm
公称压力 PN1.6、2.5、4.0MPa
阀体材质 碳钢、304、316、316L
球体材质 304/316/316L不锈钢
阀杆材质 304/316/316L不锈钢
阀座密封 PTFE
温   度 PTFE≤150℃
连接型式 卡箍式、快装式
适用介质 水、气体、油品等
特   点 密封好、使用寿命长
五、气动卡箍球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动卡箍球阀 性能规范

设计与制造 GB/T12224
结构长度 GB/T12237
试验和检验 JB/T9092

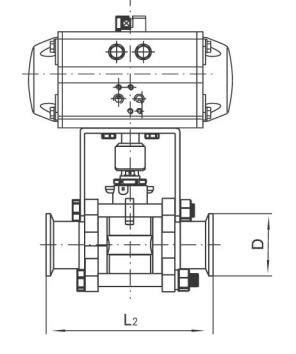

七、气动卡箍球阀 结构图

气动卡箍球阀结构图
八、气动卡箍球阀 连接尺寸

公称通径 DN 连接尺寸
DN in d L2 G Lo ~H
15 1/2 15 90 1/2 141 159
20 3/4 20 90 3/4 141 167
25 1 25 100 1 141 172
32 1-1/4 32 110 1-1/4 159 210
40 1-1/2 40 125 1-1/2 211 218
50 2 50 150 2 211 248
65 2-1/2 65 190 2-1/2 248 273
80 3 80 220 3 269 313

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
