气动衬氟调节球阀

一、气动衬氟调节球阀产品概述

上海川沪阀门有限公司生产的气动衬氟调节球阀有气动V型衬氟调节球阀和气动O型衬氟，其中气动V型调节球阀是一种360度直角回转的高级控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁阀及控制箱配套使用，可实现开关控制。V型球阀阀芯设计成带有特殊形式的V型口，（V型口可根据不同的角度来实现调节精度）具有精确的流量特性和控制能力，适用于各种控制场合。额定流量系数大，可调比大，密封性能优越，结构紧凑，体积小，可竖卧安装等优点。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切及自洁能力，尤其适用于含有纤维性或软质颗粒的悬浮液的控制。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流体通道呈V型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制调节球阀2种形式，

气动衬氟调节球阀特点：
1.耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2.流通能力大，且介质流向不受限制。
3.密封性能好、泄漏量小：密封阀座采用聚四氟乙烯，具有可靠的密封性和自润滑性，泄漏量低。
4.除适用于一般的气、液体外，更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质。
5.结构简单维修方便。
6.配多弹簧的齿轮齿条气动执行机构，以及角行程的电动执行机构，方便各种环境适用，是目前用量相当大的控制和切断系统。
气动衬氟调节球阀适用场景:
气动衬氟调节球阀广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

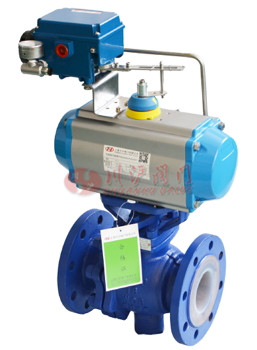

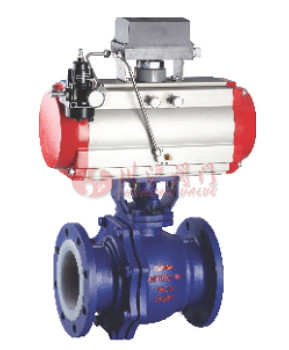

二、气动衬氟调节球阀产品图片


气动衬氟调节球阀	气动衬氟调节球阀

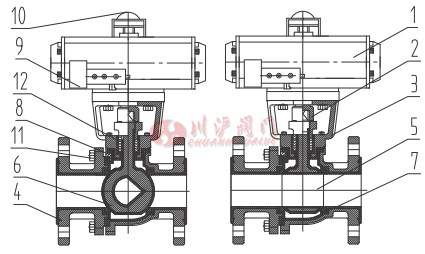

三、气动衬氟调节球阀材质参数

序号	名称	序号	名称
01	气动执行机构	07	密封圈
02	连接轴	08	阀体
03	执行器支架	09	电磁阀
04	阀盖	10	信号
05	O型球体	11	螺栓、螺母
06	V型球体	12	填料

**主要零件材料**
名称	材质
阀体、阀盖、球芯	ZG230-450、ZG0Cr18Ni9
衬里材料	F46、F4、PFA、PO、PE、PP
密封圈、填料、垫片	聚四氟乙烯、柔性石墨
气动执行机构	组合件（见气动说明书）
电动执行机构	组合件（见电装说明书）

四、气动衬氟调节球阀技术参数

公称通径DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	V型	7	15	25	50	70	100	180	270	440	680	990	1760	2750	3900
额定流量系数KV	O型	19	38	72	110	170	270	450	510	940	1400	2200	3500	5650	8000
配气动执行器	双作用	AT52	AT52	AT63	AT63	AT75	AT83	AT92	AT105	AT125	AT140	AT160	AT210	AT270	AT300
配气动执行器	单作用	AT63S	AT63S	AT75S	AT83S	AT92S	AT105S	AT125S	AT140S	AT160S	AT160S	AT190S	AT240S	AT300S	AT350S
配电动执行器	精小型	05			10		16	20	40	50	60	100	160	200
流量特性	V型	近似等百分比
流量特性	O型	快开
公称压力(MPa)		0.6MPa、1.0MPa、1.6MPa、2.5MPa
球芯转角		0~90度
动作时间S		0.5-7

五、气动衬氟调节球阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

六、气动衬氟调节球阀性能参数

基本误差（％)	不带定位器	带定位器
回差< (%)	±10	±1.S
死区<(%)	8	1.5
泄漏垦	6	0.6
允许泄漏量	VI级（或无泄漏）	10^-4*阔额定容里
允许泄漏量	VI级（或无泄漏）	10^-6*阀额定容虽
哪附件	电气定位器或电/气转换器、空气过滤减压器、电磁阀、手轮机构等
额定流受系数Kv偏差（％ )	±20

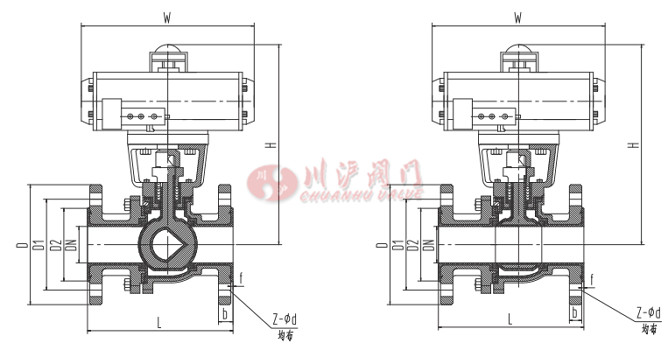

七、气动衬氟调节球阀结构图

八、气动衬氟调节球阀连接尺寸

PN10
公称通径	气缸长度	结构长度	法兰连接尺寸						气开、气关
公称通径	W	L	D	D1	D2	f	b	Z-d	H
DN15	145	140	95	65	45	2	16	4—14	205
DN20	145	140	105	75	55	2	18	4—14	208
DN25	169	150	115	8S	65	2	18	4—14	210
DN32	169	16S	140	100	78	2	18	4—18	232
DN40	201	180	150	110	85	3	18	4—18	274
DN50	209	200	165	125	100	3	18	4—18	287
DN65	242	220	185	145	120	3	18	4—18	327
DN80	275	250	200	160	13S	3	20	8—18	363
DN100	332	280	220	180	155	3	20	8—18	398
DN12S	38S	320	250	210	185	3	22	8—18	432
DN150	450	360	285	240	210	3	22	8—22	475
DN200	562	400	340	295	265	3	24	8—22	615
DN250	722	450	395	350	320	3	26	12—22	740
DN300	830	610	445	400	368	4	26	12—22	885

PN16
公称通径	气缸长度	结构长度	法兰连接尺寸						气开、气关
公称通径	W	L	D	D1	D2	f	b	Z-d	H
DN15	145	140	95	65	45	2	16	4—14	205
DN20	145	140	105	75	55	2	18	4—14	208
DN25	169	150	115	85	65	2	18	4—14	210
DN32	169	165	140	100	78	2	18	4—18	2B2
DN40	201	180	150	110	85	3	18	4—18	274
DN50	209	200	165	125	100	3	18	4—18	287
DN65	242	220	185	145	120	3	18	4—18	327
DN80	275	250	200	160	135	3	20	8—18	363
DN100	332	280	220	180	155	3	20	8—18	398
DN125	385	320	250	210	185	3	22	8—18	432
DN150	450	360	285	240	210	3	22	8—22	475
DN200	562	400	340	295	265	3	24	12—22	615
DN250	722	450	405	355	320	3	26	12—26	740
DN300	830	610	460	410	370	4	28	12—26	885
