衬氟对夹蝶阀

产品展示>> 耐腐蚀阀门>>衬氟对夹蝶阀
一、衬氟对夹蝶阀 产品概述

D71F46衬氟对夹蝶阀采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏。
特点:
全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里蝶阀,具有耐腐蚀、无泄漏、寿命长等优点。衬四氟电动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
1、小型轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,90°回转开启迅速。
3、操作扭矩小,省力轻巧。
4、流量特性趋於直线,调节性能好。
5、密封材料耐老化、耐腐蚀、可适用多种介质。
适用场景:
衬氟对夹蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

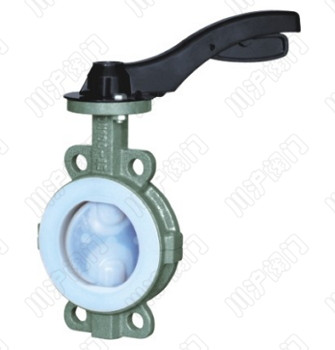

二、衬氟对夹蝶阀 产品图片

D71F46_衬氟对夹蝶阀_上海耐腐蚀蝶阀
衬氟对夹蝶阀
三、衬氟对夹蝶阀 零部件材料

零件名称 材料
阀体 (球墨铸钢、铸钢、不锈钢)+F46
蝶板 (灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨
四、衬氟对夹蝶阀 技术参数

称通经DN(mm) 50~1600
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃、氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 电动
配置执行机构 可配气动执行器、电动执行器
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)
五、衬氟对夹蝶阀 性能规范

公称通径 DN(mm) 50~1600
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤150℃
适用介质 具有腐蚀性介质

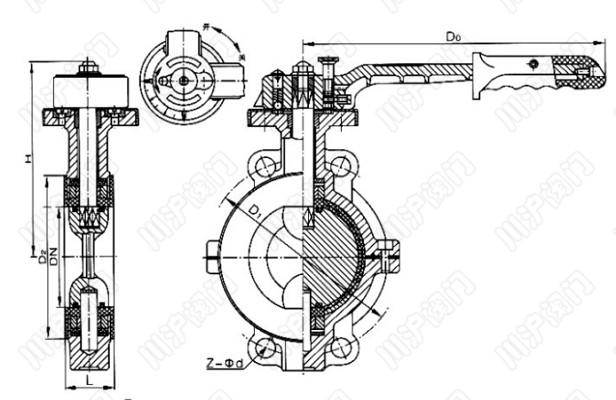

六、衬氟对夹蝶阀 结构图

衬氟对夹蝶阀结构图
七、衬氟对夹蝶阀 连接尺寸

公称通经 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 4-φ18
100 4 56 215 180 155 3 22 8-φ16
125 5 64 245 210 185 3 24 8-φ18
150 6 70 280 240 210 3 24 8-φ23
200 8 71 335 295 265 3 26 8-φ23
250 10 76 390 350 320 3 28 12-φ23
300 12 83 440 400 368 4 28 12-φ23
350 14 92 500 460 428 4 30 16-φ23
400 16 102 565 515 482 4 32 16-φ25
450 18 114 615 565 532 4 32 20-φ25
500 20 127 670 620 585 4 34 20-φ25
600 24 154 780 725 685 5 36 20-φ30
700 28 165 895 840 800 5 40 24-φ30
800 32 190 1010 950 905 5 44 24-φ34
900 36 203 1110 1050 1005 5 46 28-φ34
1000 40 216 1220 1160 1115 5 50 28-φ34
1200 48 254 1450 1380 1325 5 56 32-φ41
PN1.6MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 8-φ18
100 4 56 215 180 155 3 24 8-φ18
125 5 64 245 210 185 3 26 8-φ18
150 6 70 280 240 210 3 28 8-φ23
200 8 71 335 295 265 3 30 12-φ23
250 10 76 405 355 320 3 32 12-φ25
300 12 83 460 410 375 4 34 12-φ25
350 14 92 520 470 435 4 38 16-φ25
400 16 102 580 525 485 4 40 16-φ30
450 18 114 640 585 545 4 44 20-φ30
500 20 127 705 650 608 4 46 20-φ34
600 24 154 840 770 718 5 54 20-φ41
700 28 165 910 840 788 5 54 24-φ41
800 32 190 1020 950 898 5 54 24-φ41
900 36 203 1120 1050 998 5 54 28-φ41
1000 40 216 1255 1170 1110 5 60 28-φ48

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
