一、气动衬氟法兰蝶阀 产品概述

上海川沪阀门有限公司生产的气动衬氟法兰蝶阀(亦称耐腐蚀气动蝶阀)是由气动活塞式执行器及四氟密封蝶阀组成。适用于温度≤180℃,有腐蚀性或洁净度有一定要求工况,气动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,气动衬氟蝶阀是化工、石油、医药、食品、钢铁治炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。全衬聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氟塑料衬里蝶阀,具有耐腐蚀、无泄漏、寿命长等优点。耐腐蚀气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
特点:
1.体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能优。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀门的使用。
6、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
7、衬氟蝶阀通过合理选材和采用特殊工艺结构。更换零件衬里材质可适用于各种介质。
8.广泛用于化工、农药、造纸、水处理、印染等强耐腐蚀开关或调节场合。若口径较大的耐腐蚀场合,建议选择耐腐蚀蝶阀。
适用场景:
气动衬氟法兰蝶阀可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,气动衬氟蝶阀是化工、石油、医药、食品、钢铁治炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。

二、气动衬氟法兰蝶阀 产品图片

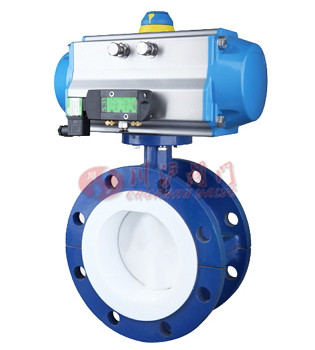

气动衬氟法兰蝶阀 气动衬氟法兰蝶阀

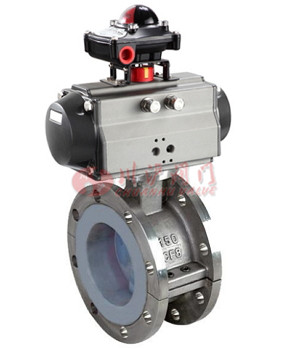

气动衬氟法兰蝶阀 气动衬氟法兰蝶阀
三、气动衬氟法兰蝶阀 材质参数

气动衬氟法兰蝶阀
序号 01 02 03 04 05 06 07 08 09 10 11
名称 气动执行机构 电磁阀 信号 阀体 蝶板 阀座 阀杆 O型圈 弹性垫 弹簧平垫 螺栓、螺母
主要零件材料
名称 材质
阀体、底座 铸钢、不锈钢、全衬氟
蝶板 铸钢、不锈钢及特殊材料、全衬氟
密封圈 各种橡胶、聚四氟
衬里材料 F46' F4、PFA、PO、PE' PP
阀杆 20*13、不锈钢、全衬氟
填料 V型聚四氟乙烯填料、柔性石墨填料
四、气动衬氟法兰蝶阀 技术参数

阀体形式 直通铸造蝶阀
公称通径 DN50~DN500mm
公称压力 PN1.0. 1.6 MPa
法兰标准 JISB220、JB/T79、ANSIB16.5-1981、GBAT9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
阀板形式 垂直板式(蝶形)
流量特性 等百分比、快开、线性
执行器型号 GT系列、SR系列.AT系列、AW系列、TH(QGSY)系列单双作用气动执行器
供气压力 400700KPa
气源接口 Gl/4\ Gl/8\ G3/8V Gl/2"
环境温度 -30~+70oC
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO):气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL):气开式(K)--失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀.行程幵关、阀位传送器.手轮机构等
五、气动衬氟法兰蝶阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动衬氟法兰蝶阀 性能参数

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
七、气动衬氟法兰蝶阀 结构图

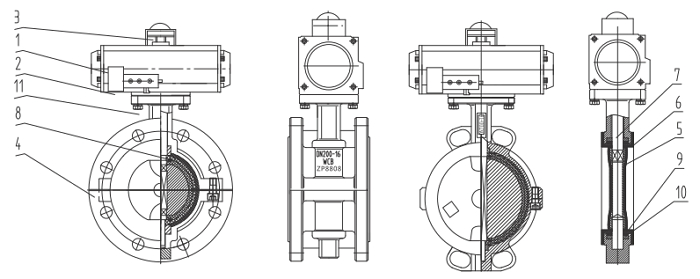

气动衬氟法兰蝶阀结构图

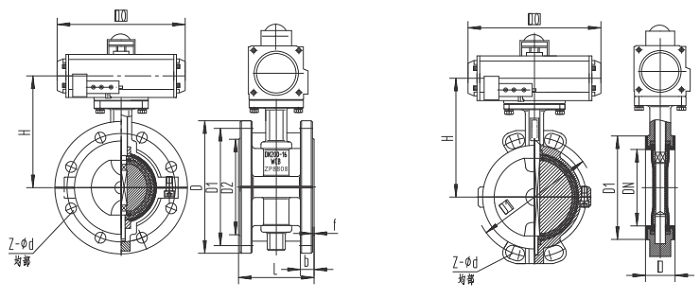

八、气动衬氟法兰蝶阀 连接尺寸

公称通径 主要安装尺寸
DN L D D1 D2 f b z-d D D1 D2 f b z-d
mm inch 对夹 法兰 PN0.6MPa PNl.0MPa
40 1-1/2 33 106 130 100 80 3 14 4-14 150 110 85 3 18 4-18
50 2 43 108 140 110 90 3 14 4-14 165 125 100 3 18 4-18
65 2Vi 46 112 160 130 110 3 14 4-14 185 145 120 3 18 4-18
80 3 46 114 190 150 125 3 16 4-18 200 160 135 3 20 8-18
100 4 52 127 210 170 145 3 16 4-18 220 180 155 3 20 8-18
125 5 56 140 240 200 175 3 18 8-18 250 210 185 3 22 8-18
150 6 56 140 265 225 200 3 18 8-18 285 240 210 3 22 8-22
200 8 60 152 320 280 255 3 20 8-18 340 295 265 3 24 8-22
250 10 68 165 375 335 310 4 22 12-18 395 350 320 4 26 12-22
300 12 78 178 440 395 363 4 22 12-22 445 400 370 4 26 12-22
350 14 78 190 490 445 413 4 22 12-22 505 460 430 4 26 16-22
400 16 102 216 540 495 463 4 22 16-22 565 515 480 4 26 16-26
450 18 114 222 595 550 518 4 22 16-22 615 565 530 4 28 20-26
500 20 127 229 645 600 568 4 24 20-22 670 620 580 4 28 20-26
600 24 154 267 755 705 667 5 30 20-26 780 725 680 5 34 20-30
700 28 165 292 860 810 772 5 24 24-26 89S 840 795 5 34 24-30
800 32 190 318 975 920 878 5 24 24-30 1015 950 900 5 36 24-33
900 36 203 330 1075 1020 980 5 26 24-30 111S 1050 1000 5 38 28-33
1000 40 216 410 1175 1120 1080 5 26 28-30 1230 1160 1115 5 38 28-36
1200 48 254 470 1405 1340 1295 5 28 32-33 1455 1380 1330 5 44 32-39

公称通径 主要安装尺寸
DN L D D1 D2 f b z-d D D1 D2 f b z-d
mm inch 对夹式 法兰式 PN1.6MPa PN2.5MPa
40 1-1/2 33 106 150 110 85 3 18 4-18 150 110 8S 3 18 4-18
50 2 43 108 165 125 100 3 18 4-18 165 125 100 3 20 4-18
6S 2W 46 112 185 145 120 3 18 4-18 185 145 120 3 22 8-18
80 3 46 114 200 160 135 3 20 8-18 200 160 135 3 24 8-18
100 4 52 127 220 180 15S 3 20 8-18 235 190 155 3 24 8-22
125 S 56 140 2S0 210 18S 3 22 8-13 270 220 185 3 26 8-27
150 6 56 140 285 240 210 3 22 8-22 300 250 210 3 28 8-27
200 8 60 152 340 295 265 3 24 12-27 360 310 275 3 30 12-27
250 10 68 165 405 355 320 4 26 12-27 425 370 330 4 32 12-30
300 12 78 178 460 410 370 4 28 12-27 485 430 390 4 34 16-30
350 14 78 190 520 470 430 4 30 16-27 555 490 450 4 38 16-33
400 16 102 216 580 525 480 4 32 16-30 620 5SO 505 4 40 16-36
450 18 114 222 640 585 550 4 40 20-30 670 600 550 4 46 20-36
500 20 127 229 715 650 610 5 44 20-33 730 660 610 5 4S 20-36
600 24 154 267 840 770 720 5 54 20-36 845 770 720 5 58 20-39
400 28 165 292 910 340 759 5 42 24-36 960 875 800 5 50 24-42
800 32 190 318 1025 950 900 5 42 24-39 1085 990 940 5 54 24-48
900 36 203 330 1125 1050 1000 5 44 28-39 1185 1090 1040 5 58 28-48
1000 40 216 410 1255 1170 1110 5 46 28-42 1320 1210 1150 5 62 28-55
1200 48 254 470 1485 1390 1330 5 52 32-48 1530 1420 1360 5 70 32-55

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
