铸铁气动管夹阀

产品展示>> 耐腐蚀阀门>>铸铁气动管夹阀
一、铸铁气动管夹阀 产品概述

上海川沪阀门有限公司生产的铸铁气动管夹阀工作原理: 管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。
特点:
1、无压力损失、无堵塞、无泄露,防水锤冲击2、特别适用于含颗粒的液--固及气---固二相流。橡胶管套带有纤维增强结构,耐磨、抗疲劳技术参数3、阀体:铸铁DN25~200铸铝DN25~300铸钢DN25~3000法兰联接:铸铁DN25~300,316LDN40~200管套材质及温度范围:
天然橡胶-5~80℃三元乙丙胶-5~120℃食品级:食品级天然橡胶管套控制介质:压缩空气或压力水控制附件:手动-三通手动阀自动-三通电动阀

二、铸铁气动管夹阀 产品图片

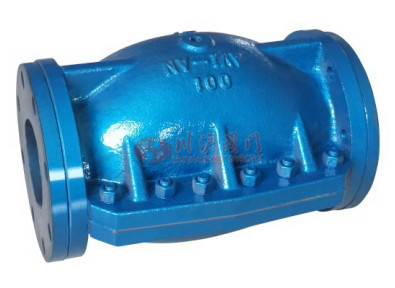

铸铁气动管夹阀
铸铁气动管夹阀
三、铸铁气动管夹阀 材质参数

名称 材质
阀体 铸铁
橡胶套管 橡胶
四、铸铁气动管夹阀 主要性能规范

适用温度 适用介质
≤85℃ 矿浆、磨料、干湿型粉尘类
五、铸铁气动管夹阀 结构图

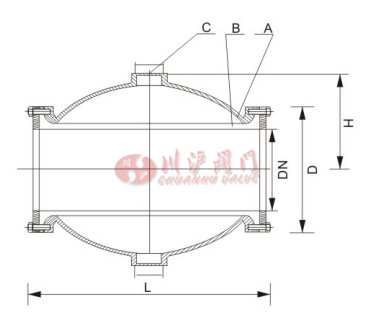

铸铁气动管夹阀结构图
六、铸铁气动管夹阀 安装尺寸

公称通径 (DN) L H I D 法兰标准
20 155 70 75 105 PN10
25 160 75 155 70 PN10
40 190 85 110 145 PN10
50 210 95 125 160 PN10
65 250 115 145 180 PN10
80 300 130 160 195 PN10
100 350 185 180 215 PN10
150 500 245 240 280 PN10
220 550 270 295 335 PN10
250 560 285 350 390 PN10
300 706 365 400 440 PN10

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
