衬氟放料球阀

产品展示>> 耐腐蚀阀门>>衬氟放料球阀
一、衬氟放料球阀 产品概述

衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
特点:
全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里蝶阀,具有耐腐蚀、无泄漏、寿命长等优点。衬四氟电动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
1、小型轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,90°回转开启迅速。
3、操作扭矩小,省力轻巧。
4、流量特性趋於直线,调节性能好。
5、密封材料耐老化、耐腐蚀、可适用多种介质。

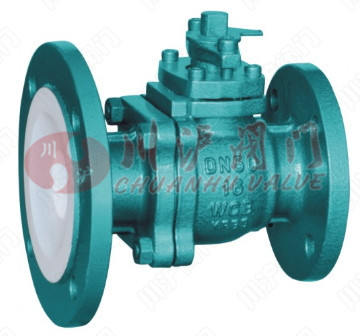

二、衬氟放料球阀 产品图片

衬氟放料球阀
衬氟放料球阀
三、衬氟放料球阀 零部件材料

零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
球体 WCB WCB CF8 CF8M CF3 CF3M
衬里层/阀座 FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
填料压盖 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
四、衬氟放料球阀 执行标准

设计制造标准 GB/T12237
结构长度 HG/T 3704-2003、GB/T12221、ASMEB16.10
法兰尺寸 HG20592-97、ANSIB16.5a
驱动方式 手动、电动、气动
公称压力 0.6、1.0、1.6MPa Class150
压力试验 GB/T13927-92、API598

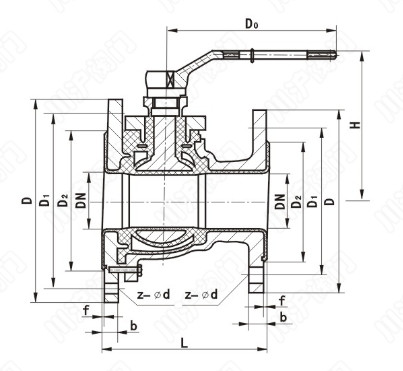

五、衬氟放料球阀 结构图

衬氟放料球阀结构图
六、衬氟放料球阀 连接尺寸

公称通径 DN(mm) 公称压力 PN(Mpa) 主要尺寸(mm) 重量
L D D1 D2 Z-φd f b (Kg)
25/50 1.0 125 115/140 85/110 65/90 4-14/4-14 3/3 17/17 6.0
32/65 135 140/160 100/130 78/110 4-18/4-14 3/3 19/17 7.5
40/65 150 150/160 110/130 85/110 4-18/4-14 3/3 19/17 10.0
40/80 150 150/190 110/150 85/125 4-18/4-14 3/3 19/19 10.0
50/80 165 165/190 125/170 100/145 4-18/4-18 3/3 21/19 16.0
50/100 165 165/210 125/170 100/145 4-18/4-18 3/3 21/19 16.0
65/100 180 185/210 145/170 120/145 4-18/4-18 3/3 21/19 20.5
65/125 180 185/240 145/200 120/175 4-18/4-18 3/4 21/20 20.5
80/125 240 200/240 160/200 135/175 8-18/8-18 3/4 21/20 31.0
80/125 240 200/265 160/225 135/200 8-18/8-18 3/4 21/22 31.0
100/150 260 220/265 180/225 155/200 8-18/8-18 3/4 23/22 43.0
100/200 260 220/320 180/280 155/255 8-18/8-18 3/4 23/24 43.0

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
