一、衬氟闸阀 产品概述

衬氟闸阀是阀门的一种。衬氟闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为 50,介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。 衬氟闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
衬氟闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。

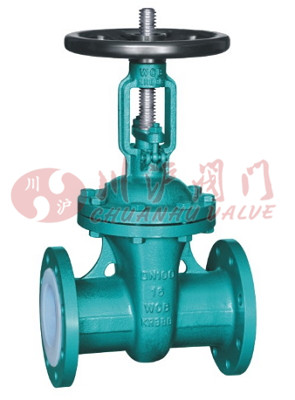

二、衬氟闸阀 产品图片

衬氟闸阀
衬氟闸阀
三、衬氟闸阀 零部件材料

零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
球体 WCB WCB CF8 CF8M CF3 CF3M
衬里层/阀座 FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
填料压盖 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
四、衬氟闸阀 执行标准

设计标准 GB12233/GB12233
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 手动、电动、气动

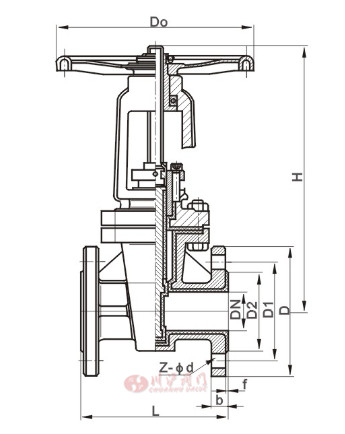

五、衬氟闸阀 结构图

衬氟闸阀结构图
六、衬氟闸阀 连接尺寸

公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Фd W D0 H WT(Kg)
PN0.6MPa
15 1/2 130 80 55 40 2 12 4-Ф12 100 100 120 5
20 3/4 150 90 65 50 2 14 4-Ф12 100 120 140 6
25 1 160 100 75 60 2 14 4-Ф12 120 130 150 7
32 11/4 180 120 90 70 2 16 4-Ф14 120 156 185 10
40 11/2 240 130 100 80 3 16 4-Ф14 160 165 205 18
50 2 250 140 110 90 3 16 4-Ф14 160 350 400 25
65 21/2 270 160 130 110 3 16 4-Ф14 180 370 435 30
80 3 280 185 150 125 3 18 4-Ф18 180 430 510 43
100 4 300 205 170 145 3 18 4-Ф18 220 495 595 58
125 5 325 235 200 175 3 20 8-Ф18 220 610 735 100
150 6 350 260 225 200 3 20 8-Ф18 240 670 820 115
200 8 400 315 280 255 3 22 8-Ф18 240 815 1015 145
250 10 450 370 335 310 3 24 12-Ф18 240 965 1215 230
300 12 500 435 395 362 4 24 12-Ф23 280 1140 1440 335
350 14 550 485 445 412 4 26 12-Ф23 280 1275 1625 540
400 16 600 535 495 462 4 28 16-Ф23 320 1445 1845 670
450 18 650 590 550 518 4 28 16-Ф23 320 1530 1980 780
500 20 700 640 600 568 4 30 16-Ф23 360 1725 2225 850

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
