一、衬氟止回阀 产品概述

衬氟止回阀(又称逆止阀)这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。
H40F46立式衬氟止回阀是升降式立式止回阀,适应于立式管道的安装,适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP立式衬氟止回阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

二、衬氟止回阀 产品图片

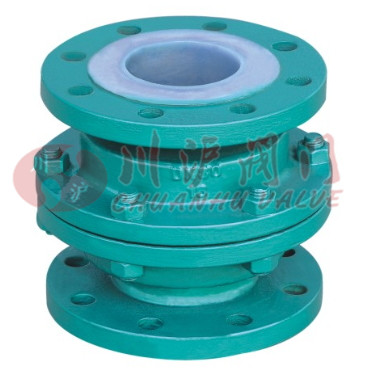

衬氟止回阀
衬氟止回阀
三、衬氟止回阀 零部件材料

零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
球体 WCB WCB CF8 CF8M CF3 CF3M
衬里层/阀座 FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
填料压盖 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
四、衬氟止回阀 执行标准

设计标准 GB12233/GB12233
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
五、衬氟止回阀 结构图

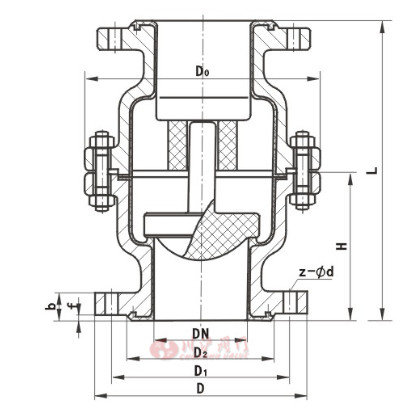

衬氟止回阀结构图
六、衬氟止回阀 连接尺寸

公称通径 PN0.6(MPa)主要外形尺寸和连接尺寸(mm) 参考值 重量
DN L D D1 D2 f b Z-Φd Do H
25 152 100 75 60 3 14 4-Φ12 130 76 6
32 152 120 90 70 3 16 4-Φ14 140 76 8
40 178 130 100 80 3 16 4-Φ14 160 89 10
50 178 140 110 90 3 16 4-Φ14 170 89 14
65 190 160 130 110 3.5 18 4-Φ14 200 95 18
80 203 185 150 125 3.5 18 4-Φ18 220 101 21
100 267 205 170 145 4 20 4-Φ18 240 133 40
125 305 235 200 175 4 20 8-Φ18 280 152 70
150 394 260 225 200 4 20 8-Φ18 315 197 90
公称通径 PN1.0(MPa)主要外形尺寸和连接尺寸(mm) 参考值 重量
DN L D D1 D2 f b Z-Φd Do H
25 152 115 85 65 3 16 4-Φ14 130 76 7
32 152 135 100 70 3 18 4-Φ18 140 76 9
40 178 145 110 85 3 18 4-Φ18 160 89 12
50 178 160 125 100 3 18 4-Φ18 170 89 15
65 190 180 145 120 3.5 20 4-Φ18 200 95 20
80 203 195 160 135 3.5 20 4-Φ18 220 101 24
100 267 215 180 155 4 22 8-Φ18 240 133 44
125 305 245 210 185 4 24 8-Φ18 280 152 75
150 394 280 240 210 4 24 8-Φ23 315 197 95

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
