铝合金气动管夹阀

产品展示>> 耐腐蚀阀门>>铝合金气动管夹阀
一、铝合金气动管夹阀 产品概述

上海川沪阀门有限公司生产的铝合金气动管夹阀主要结构形式: 本阀门由阀体、橡胶管套、阀盖等零件组成。
2、工作原理:
控制介质未输入时,橡胶管套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态.因为管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因为流体压力而变化.当控制介质进入管套与阀体之间的空腔时,橡胶管套在介质压力下变形截流。
3、安装及维护:
铝合金气动管夹阀在管道上任意安装,没有介质流向限制。
铝合金气动管夹阀维护成本低,只需根据实际使用情况更换橡胶管套。

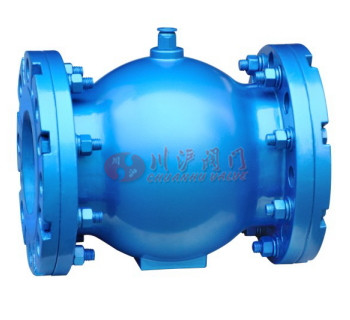

二、铝合金气动管夹阀 产品图片

铝合金气动管夹阀
铝合金气动管夹阀
三、铝合金气动管夹阀 材质参数

名称 材质
阀体 铝合金
橡胶套管 橡胶
四、铝合金气动管夹阀 主要性能规范

适用温度 适用介质
≤85℃ 矿浆、磨料、干湿型粉尘类

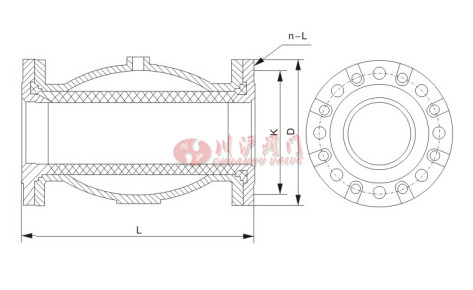

五、铝合金气动管夹阀 结构图

铝合金气动管夹阀结构图
六、铝合金气动管夹阀 安装尺寸

口径 L H D K n-L
DN40 150 40 145 110 4-18
DN50 180 60 160 125 4-18
DN65 180 60 180 145 4-18
DN80 220 75 195 160 4-18
DN100 280 95 215 180 8-18
DN125 345 120 245 210 8-18
DN150 414 145 280 240 8-23
DN200 550 182 335 295 8-23
DN250 680 229 390 350 12-23
DN300 820 278 440 400 12-23

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
