一、气动管夹阀 产品概述
上海川沪阀门有限公司生产的气动管夹阀主要结构型式：
气动管夹阀是由管夹阀和气动执行器组成，可选配控制附件：电磁阀、限位开关和空气减压阀达到对管道介质开关控制，选配阀门定位器，实现对管道介质流量大小的调节。
气动管夹阀安装与维护：
①气动管夹阀在管道上任意安装，没有介质流向限制。
②气动管夹阀维护成本低，没有需要定期更换的阀座、密封填料、密封圈或伸缩管。胶管是管夹阀唯一需要更换的零件，一旦更换了胶管，阀门就像新阀门一样。气动管夹阀很少需要其他零件库存。

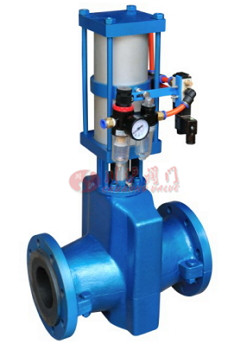

二、气动管夹阀 产品图片
 |
| 气动管夹阀 |
三、气动管夹阀 材质参数
| 名称 | 材质 |
|---|---|
| 阀体 | 铝合金、铸铁、铸钢 |
| 橡胶套管 | 橡胶 |
| 大小阀杆 | 铸铜、碳钢 |
| 压板 | 铸铁 |
| 拉杆 | |铸铁 |
| 托架 | 球墨铸铁 |
| 手轮 | 铸铁 |
四、气动管夹阀 主要性能规范
| 适用温度 | 适用介质 |
|---|---|
| ≤85℃ | 矿浆、磨料、干湿型粉尘类 |

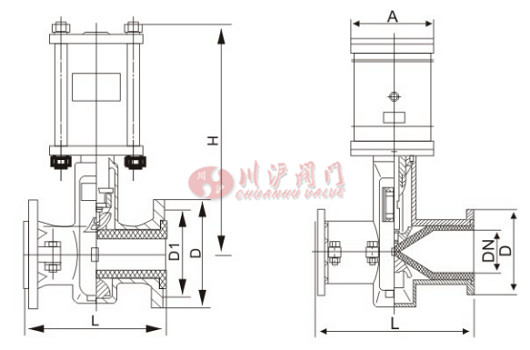

五、气动管夹阀 结构图
 |
六、气动管夹阀 安装尺寸
| 公称通径 (DN) | 公称压力 (MPa) | 工作压力 (MPa) |
L | L1 | D | D1 | Z-0 |
|---|---|---|---|---|---|---|---|
| 25 | 0.6 | 0.6 | 160 | 124 | 115 | 85 | 4-14 |
| 32 | 165 | 145 | 140 | 100 | 4-18 | ||
| 40 | 190 | 157 | 150 | 110 | 4-18 | ||
| 50 | 210 | 160 | 160 | 125 | 4-18 | ||
| 65 | 250 | 199 | 180 | 145 | 4-18 | ||
| 80 | 300 | 222 | 195 | 160 | 4-18 | ||
| 100 | 350 | 250 | 215 | 180 | 8-18 | ||
| 125 | 430 | 318 | 245 | 210 | 8-18 | ||
| 150 | 500 | 350 | 280 | 240 | 8-23 | ||
| 200 | 0.4 | 0.4 | 650 | 446 | 335 | 295 | 8-23 |
| 250 | 800 | 516 | 395 | 350 | 12-23 | ||
| 300 | 950 | 562 | 445 | 400 | 12-23 | ||
| 采用标准设计与制造：Q/JBGN02结构长度：Q/JBGN02 法兰连接尺寸：JB78(PN1.0MPa) | |||||||
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
