衬氟截止阀

产品展示>> 耐腐蚀阀门>>衬氟截止阀
一、衬氟截止阀 产品概述

衬氟截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。
衬氟截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。

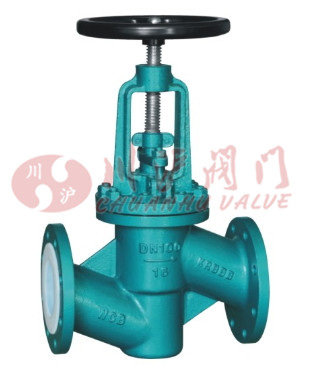

二、衬氟截止阀 产品图片

衬氟截止阀
衬氟截止阀
三、衬氟截止阀 零部件材料

零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
球体 WCB WCB CF8 CF8M CF3 CF3M
衬里层/阀座 FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
填料压盖 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
四、衬氟截止阀 执行标准

设计标准 GB12233/GB12233
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 手动、电动、气动

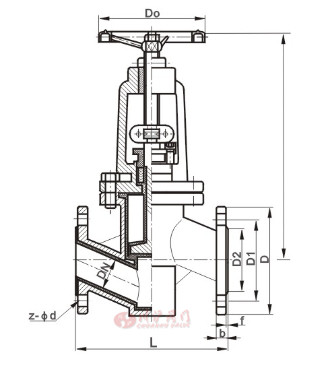

五、衬氟截止阀 结构图

衬氟截止阀
六、衬氟截止阀 连接尺寸

公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b Z-φd W D0 H WT(Kg)
PN 1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14 100 235 260 6.5
20 3/4 150 105 75 55 2 16 4-φ14 100 240 265 7
25 1 160 115 85 65 2 16 4-φ14 120 245 270 7.87
32 11/4 180 135 100 78 2 18 4-φ18 140 255 285 11
40 11/2 200 145 110 85 3 18 4-φ18 140 285 315 13
50 2 230 160 125 100 3 20 4-φ18 160 295 330 15
65 21/2 290 180 145 120 3 20 4-φ18 180 350 395 23
80 3 310 195 160 135 3 22 4-φ18 240 395 445 38
100 4 350 215 180 155 3 22 8-φ18 240 450 490 42
125 5 400 245 210 185 3 24 8-φ18 280 525 555 55
150 6 480 280 240 210 3 24 8-φ23 320 605 645 77
200 8 495 335 295 265 3 26 8-φ23 360 645 765 135
250 10 622 390 350 320 3 28 12-φ23 400 685 805 220
300 12 698 440 400 368 4 28 12-φ23 400 710 814 277
350 14 787 500 460 428 4 30 16-φ23 450 750 855 320
PN 1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 150 105 75 55 2 16 4-φ14 100 245 270 7.6
25 1 160 115 85 65 2 16 4-φ14 120 250 270 8.2
32 11/4 180 135 100 78 2 18 4-φ18 140 260 290 12
40 11/2 200 145 110 85 3 18 4-φ18 140 285 320 14
50 2 230 160 125 100 3 20 4-φ18 160 300 335 18
65 21/2 290 180 145 120 3 20 4-φ18 180 355 400 26
80 3 310 195 160 135 3 22 8-φ18 240 400 450 40
100 4 350 215 180 155 3 24 8-φ18 240 455 495 50
125 5 400 245 210 185 3 26 8-φ18 280 530 560 65
150 6 480 280 240 210 3 28 8-φ23 320 610 650 85
200 8 495 335 295 265 3 30 12-φ23 360 650 770 150
250 10 622 405 355 320 3 32 12-φ25 400 690 810 245
300 12 698 460 410 375 4 34 12-φ25 400 730 845 295

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
