电动管夹阀

一、电动管夹阀产品概述

上海川沪阀门有限公司生产的电动管夹阀主要结构型式：
电动管夹阀是由管夹阀和多回转电动执行器组成，多回转电动执行器分为户外型、整体型、防爆型，适用于不同工况的要求。当电动头顺时针转动手轮时，使大小阀杆同时转动来带动上下压板以压缩橡胶管套从而进行关闭，反之即行开启。这样压板在拉杆之间上下往复运动来完成阀门开闭工作。
电动管夹阀安装与维护：
①电动管夹阀在管道上任意安装，没有介质流向限制。
②电动管夹阀维护成本低，没有需要定期更换的阀座、密封填料、密封圈或伸缩管。胶管是管夹阀唯一需要更换的零件，一旦更换了胶管，阀门就像新阀门一样。电动管夹阀很少需要其他零件库存。

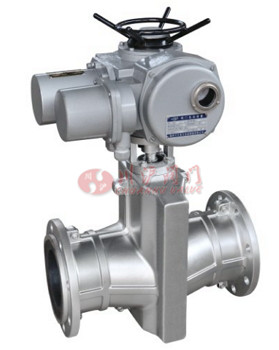

二、电动管夹阀产品图片

电动管夹阀

三、电动管夹阀材质参数

名称	材质
阀体	铝合金、铸铁、铸钢
橡胶套管	橡胶
大小阀杆	铸铜、碳钢
压板	铸铁
拉杆	\|铸铁
托架	球墨铸铁
手轮	铸铁

四、电动管夹阀主要性能规范

适用温度	适用介质
≤85℃	矿浆、磨料、干湿型粉尘类

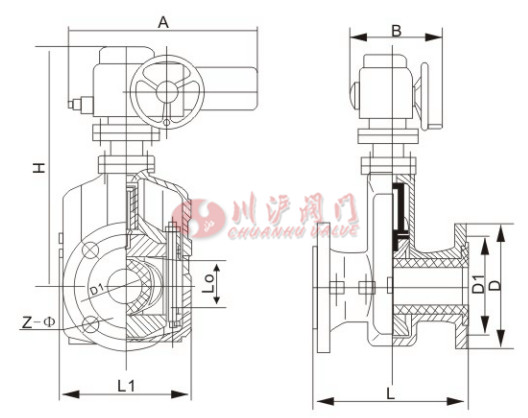

五、电动管夹阀结构图

六、电动管夹阀安装尺寸

公称通径 (DN)	公称压力 (Mpa)	工作压力 (Mpa)	L1	Lo	D	D1	Z-O	H
25	0.6	0.6	124	31	115	85	4-14	一
32			145	40	140	100	4-18	一
40			157	50	150	110	4-18	■
50			160	60	160	125	4-18	-
65			199	74	180	145	4-18	一
80			222	88	195	160	4-18	o
100			250	106	215	180	8-18	o
125			318	134	245	210	8-18	一
150			350	158	280	240	8-23	1000
200	0.4	0.4	446	206	335	295	8-23	1174
250			516	256	395	350	12-23	一
300			562	304	445	400	12-23	一
采用标准设计与制造：Q/JBGN02结构长度:Q/JBGN02法兰连接尺寸:JB78(PN1.0MPa)
