气动衬氟球阀
产品展示>> 耐腐蚀阀门>>气动衬氟球阀
一、气动衬氟球阀 产品概述

上海川沪阀门有限公司生产的气动衬氟球阀，是由角行程气动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。根据工作条件，提供气动衬氟防爆球阀。
特点：
1.阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，具有可靠的耐腐蚀性和密封性。
2.体积小，重量轻，结构简单，安装维修方便。
3.流阻小，流通能力大。
适用场景:
适用于强酸、强碱等腐蚀性介质。

二、气动衬氟球阀 产品图片

气动衬氟球阀 气动衬氟球阀
气动衬氟球阀 气动衬氟球阀(带手轮\电磁阀\阀位反馈)
三、气动衬氟球阀 零部件参数

零件名称 材料名称
阀体、阀盖 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球体 2Cr13+氮化处理+46 304+46 316+46 316L+46
阀杆 2Cr13+46 304+46 316+46 316L+46
阀座密封圈 PTFE、碳素纤维＋PTFE
密封填料 聚四氟乙烯填料
四、气动衬氟球阀 技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
公称压力(MPa) PN1.0、1.6MPa
泄漏量 软密封：零泄漏
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)
连接形式 法兰
可调范围 DN15-65 DN80-300
250:1
基本误差 带定位器：小于全行程的±2%
死区 带定位器：小于全行程的2%
适用温度 密封面
PTFE≤180℃
配置执行机构 GT、AT、AR、AW系列单双作用气动执行机构
控制方式 开关两位控制、4-20mA模拟量控制
五、气动衬氟球阀 执行机构参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4～0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30～+70℃
作用形式

单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

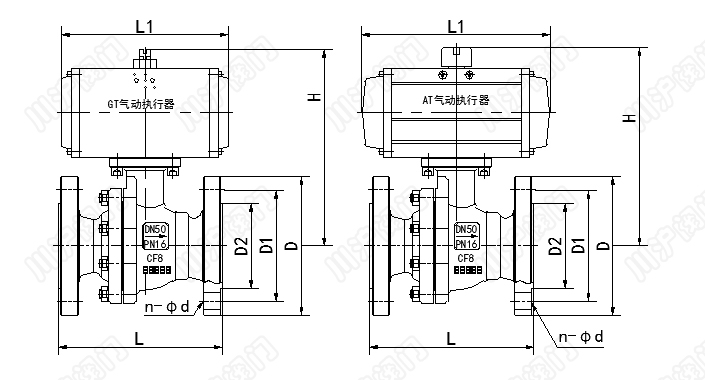

六、气动衬氟球阀 结构图

气动衬氟球阀结构图
七、气动衬氟球阀 连接尺寸

公称通径DN(mm) 主要尺寸 法兰尺寸
PN1.6MPa PN2.5MPa
L H L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 140 95 65 46 4-14 95 65 46 4-14
20 140 191 140 105 75 45 4-14 105 75 56 4-14
25 150 193 140 115 85 65 4-14 115 85 65 4-14
32 165 212 164 140 100 76 4-18 140 100 76 4-18
40 180 217 164 150 110 84 4-18 150 110 84 4-18
50 200 260 190 165 125 99 4-18 165 125 99 4-18
65 220 293 210 185 145 118 4-18 185 145 118 8-18
80 250 323 247 200 160 132 8-18 200 160 132 8-18
100 280 382 276 220 180 156 8-18 235 190 156 8-22
125 320 468 348 250 210 184 8-18 270 220 184 8-26
150 360 510 378 285 240 211 8-22 300 250 211 8-26
200 400 655 524 340 295 266 12-22 360 310 274 12-26
250 630 / / 405 355 319 12-26 425 370 330 12-30
300 750 / / 460 410 370 12-26 485 430 389 16-30

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海川沪阀门有限公司-产品样本-气动衬氟球阀.PDF
