电动塑料PP球阀

一、电动塑料PP球阀产品概述

上海川沪阀门有限公司生产的电动塑料PP球阀有国标双由令连接和法兰连接2种形式，可以方便的在塑料管道上安装。电动塑料球阀的材质有PVC、UPVC、RPP、PPH等不同的塑料材质，可以广泛的应用在常温、腐蚀或者卫生级项目中。
型号：
CHQ911F
特点：
1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、耐腐蚀性强，应用范围广。
适用场景:
电动塑料PP球阀广泛应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业

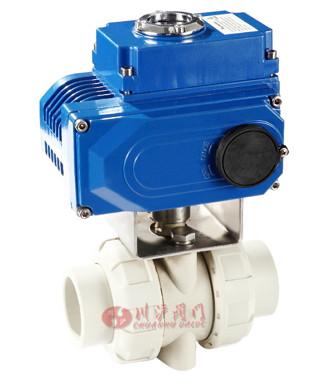

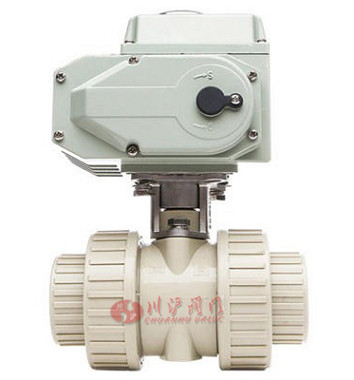

二、电动塑料PP球阀产品图片


电动塑料PP球阀	电动塑料PP球阀

三、电动塑料PP球阀主要技术参数

公称通径DN(mm)	15	20	25	32	40	50	65	80	100
公称压力(MPa)	PN1.0-1.6MPa
连接方式	法兰、螺纹、由令
阀体结构	一体、三通L、三通T
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP
密封材质	PTFE
适用温度	0～+60℃
适用介质	PVC兼容的食品工业化学溶剂
配置执行机构	可配CHQ、CHV等系列角行程电动执行机构
控制方式	开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)

四、电动塑料PP球阀执行器参数

执行器类别	CHV系列执行器参数	CHQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2个 PF 3/4"
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

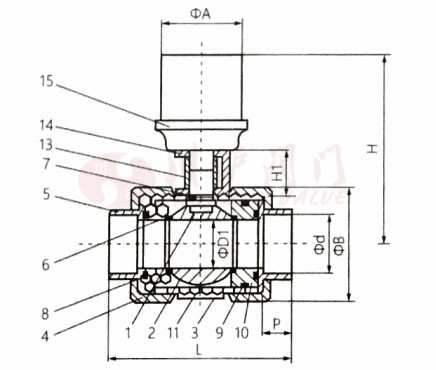

五、电动塑料PP球阀结构图

六、电动塑料PP球阀连接尺寸

公称通径	D	D1	D2	L			H	H1	T	n-O	支架中心孔距	轴尺寸	配电动执行器
DN(mm)	D	D1	D2	承插	丝口	法兰	H	H1	T	n-O	支架中心孔距	轴尺寸	开关型	调节型
15	20	65	95	112	112	164	155	40	14	4-14	36/55	9*9	CHV-05	CHV-05
20	25	75	105	130	130	182	160	40	16	4-14	36/50	9*9
25	32	85	115	144	144	210	165	41	16	4-14	36/50	11*11
32	40	100	135	168	168	233	190	43	16	4-18	50/70	11*11
40	50	110	145	173	173	247	200	43	16	4-18	50/70	11*11
50	63	125	160	204	204	290	225	47	18	4-18	50/70	11*11
65	75	'145	180	275	275	370	280	50	22	4-18	70	14*14	CHV-10	CHV-10
80	90	160	195	300	300	415	310	60	25	8-18	70	14*14
100	110	180	215	330 !	330	460	370	78	25	8-18	70	17*17
