微型电动球阀

产品展示>> 电动球阀>>微型电动球阀
一、微型电动球阀 产品概述

上海川沪阀门有限公司生产的空调系统专用微型电动球阀、电动二通球阀、电动三通球阀是一款高节能自动复位(断电后开阀或关阀)的新型产品,主要用于供热采暖、暖通空调水系统的通断控制。电动二通、三通球阀由电动驱动器和阀体二部分组成,驱动器采用集成芯片,在突然断电时能自动打开阀门,使用户在特殊情况下不会因停电而停暖,输暖管路也不会因停电而冻坏。
特点:
 1、直通水流,流量大,不堵渣;
 2、良好的防水防灰功能;
 3、阀门冷热及环境冷热传不到执行器内;
 4、执行器可在设备、管道安装完后再装,更利于提高警惕安装工效;
 5、由于执行器的偏心结构,阀门可紧贴墙面安装;
 6、拆掉驱动器的球阀可用普通工具开关;
 7、阀门柔性开启,能有效防止水锤;
 8、加封签锁,可防止驱动器随便拆下;
 9、功率消耗:在阀门开启、关闭时2W,几乎没有功率消耗。
适用场景:
微型电动球阀适用于空调水、饮水等场合使用。

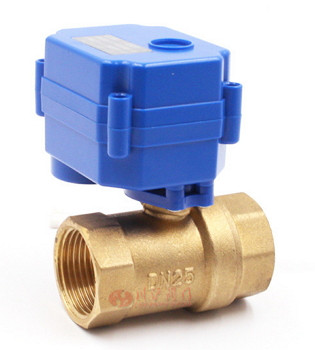

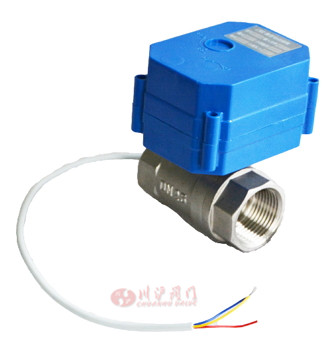

二、微型电动球阀 产品图片

微型电动球阀
微型电动球阀
三、微型电动球阀 技术参数

适配阀门 DN8 ~ DN32
驱动机构 金属齿轮传动
输出力矩 6NM
电机功率 MAX 5W
选配控制 CR01\CR02\CR02+\CR03\CR03T\CR03A\CR04\CR05\CR06
工作电流 MAX100mA
介质温度 0-90度
出线数 2线、3线、5线
防护等级 IP65
阀体材质 黄铜(DN8 ~ DN32)
不锈钢(DN15~32)
四、微型电动球阀 安装尺寸

微型电动球阀图纸
五、微型电动球阀 接线方式

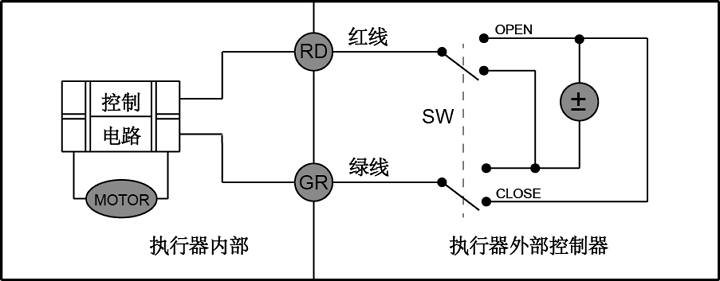

CR01(颠倒正负极模式)配线图 电压:DC3-6V/12V/24V
1.SW与OPEN相连,阀开,到位后内部自动断电,并保持在阀开的状态;
2.SW与CLOSE相连,阀关,到位后内部自动断电,并保持在阀关的状态。
备注:SW为双联开关

微型电动球阀接线方式

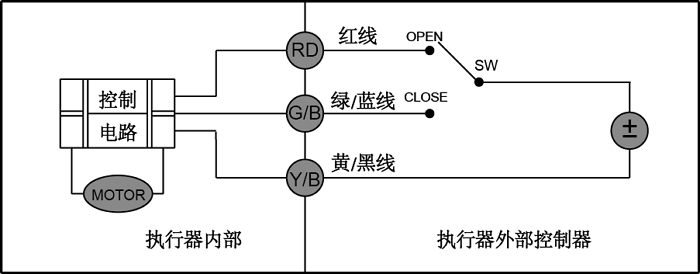

CR02(三线两控模式)配线图 电压:DC3-6V/12V DC9-24V
1. SW与OPEN相连,阀开,到位后内部自动断电,并保持在阀开的状态;
2. SW与CLOSE相连,阀关,到位后内部自动断电,并保持在阀关的状态。

微型电动球阀接线方式

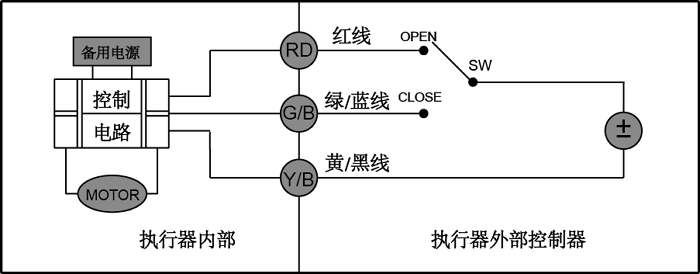

CR02+(三线断电复位模式)配线图      电压:DC9-24V
1.SW与OPEN相连,阀开;到位后内部自动断电,阀门保持开的状态,备用电源充电
2.SW与CLOSE相连,阀关;到位后内部自动断电,阀门保持关的状态
备注:外部电源断电,阀门恢复出厂状态,红、蓝、黄三线不能同时供电,以免损坏阀门

微型电动球阀接线方式

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
