电动高压球阀

产品展示>> 电动球阀>>电动高压球阀
一、电动高压球阀 产品概述

上海川沪阀门有限公司生产的电动高压球阀,是由角行程的电动执行机构和锻钢高压阀体组成,执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制,克服了铸钢阀门潜在的缺陷,,在最大工作压力下能够保持其结构的抗压均匀性。
特点:
1.电动高压球阀是三分体式连接锻钢固定球阀,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。
2.标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能。
3.枢轴采用防吹出保护结构,有效地防止泄漏。
4.低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭。
适用场景:
适用介质: 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

二、电动高压球阀 产品图片

电动高压球阀 电动高压球阀

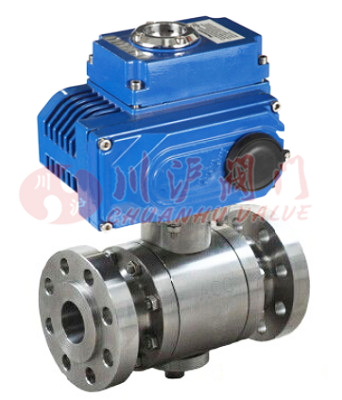

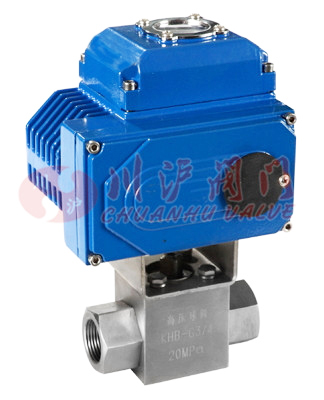

电动高压球阀法兰连接 电动高压球阀螺纹连接
三、电动高压球阀 零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
四、电动高压球阀 技术参数

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
允许压差(MPa) 公称压力
阀体形式 三段式锻造阀体
公称压力 PN16.0、25.0 MPa;ANSI 150、300、600、900LB
连接形式 法兰式、焊接式、螺纹式(适用于PN25Mpa以内)
密封填料 尼龙、V型聚四氟乙烯填料、柔性石墨填料等
阀芯形式 O型球体阀芯
流量特性 近似快开特性
动作范围 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1 350:1
配置执行机构 可配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
五、电动高压球阀 执行机构参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
六、电动高压球阀 性能规范

公称通径DN(mm) DN15-300
公称压力 PN(MPa) 10.0 16.0 25.0 32.0 42.0
试验压力 强度试验 15.0 24.0 37.5 48.0 63.0
密封试验 11.0 17.6 27.5 35.2 46.2
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
七、电动高压球阀 结构图和连接尺寸

由于电动高压球阀为订做产品及各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售 部 ,技术人员将会为您提供完整的图纸及技术资料,所有外型结构尺寸需以工程师设计为准。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
