电动偏心半球阀

产品展示>> 电动球阀>>电动偏心半球阀
一、电动偏心半球阀 产品概述

上海川沪阀门有限公司生产的电动偏心半球阀,是靠旋转阀链来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
特点:
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
适用场景:
电动偏心半球阀适用于污水处理、纸浆、氧化铝、城市采暖供热要标严紧的场合;适用于电厂、水力除渣或气态输送管道的控制。

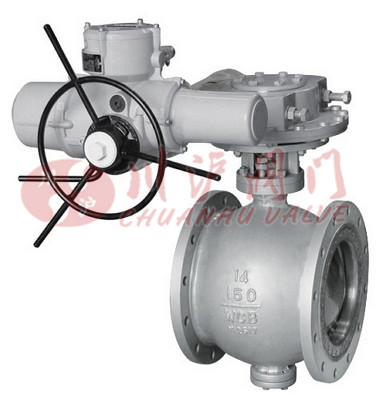

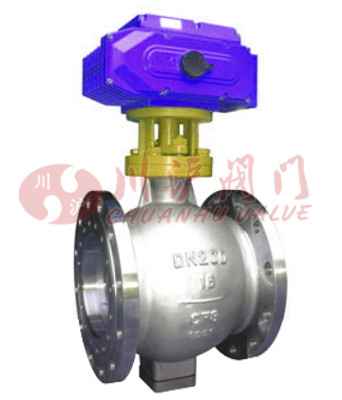

二、电动偏心半球阀 产品图片

电动偏心半球阀 电动偏心半球阀
电动偏心半球阀 电动偏心半球阀
三、电动偏心半球阀 零部件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
四、电动偏心半球阀 技术参数

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流
量系数
KV
全腔型 14 25 30 55 100 135 230 320 500 850 1300 1750
60%腔型 - - - - - - - - 300 510 780 1050
40%腔型 6 10 12 20 40 54 92 128 200 340 520 700
允许压差(MPa) ≤公称压力
阀体形式 整体铸造球形体
阀芯形式 偏心旋转阀芯(带导流翼)
流量特性 近似等百分比
动作范围 全开60°
泄露量Q 软密封VI级、硬密封IV级,符合ANSI B16.104标准
基本误差 ±1%
回差 ±1%
死区 ≤1%
可调范围 全腔型(100:1)、60%腔型(60:1)、40%腔型(40:1)
配置执行机构 可配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
五、电动偏心半球阀 执行器参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
六、电动偏心半球阀 性能规范

公称压力MPa 1.0 1.6 2.5 4.0
强度试验MPa 1.5 2.4 3.8 6.0
密封试验MPa 1.1 1.8 2.8 4.5
适用温度℃ ≤425℃ 、≤325℃常温
主要材质 铸钢、不锈钢
适用介质 煤粉、煤灰、含尘、气体
法兰标准 JB/T82.1-94
阀门结构长度标准 GB12221-89

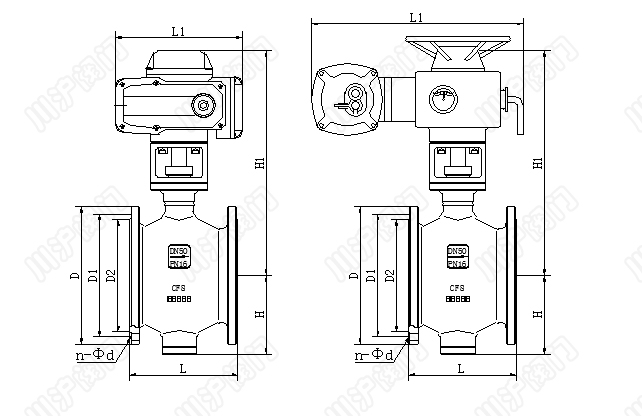

七、电动偏心半球阀 结构图

电动偏心半球阀图纸
八、电动偏心半球阀 连接尺寸

公称通径DN L L1 D D1 D2 b n-Φd H H1
PN0.6MPa (6bar)
32 180 357 120 90 69 16 4-14 65 450
40 200 357 130 100 78 16 4-14 75 460
50 250 357 140 110 88 16 4-14 90 480
65 270 357 160 130 108 16 4-14 105 500
80 280 367 190 150 124 18 4-18 120 520
100 300 367 210 170 144 18 4-18 135 630
125 325 367 240 200 174 18 8-18 155 650
150 350 367 265 225 199 20 8-18 175 680
200 400 555 320 280 254 22 8-18 210 770
250 533 555 375 335 309 24 12-18 260 820
300 610 691 440 395 363 24 12-22 300 840
350 686 733 490 445 413 24 12-22 340 1090
400 838 733 540 495 463 24 16-22 400 1205
450 864 938 595 550 518 24 16-22 430 1220
500 914 938 645 600 568 26 20-22 455 1270
600 1067 1066 755 705 667 30 20-26 560 1400
700 1250 1066 860 810 772 26 24-26 630 1460
800 1370 1191 975 920 878 26 24-30 690 1520
900 1490 1191 1075 1020 978 26 24-30 770 1580
1000 1680 1255 1175 1120 1078 26 28-30 880 1830
1200 1750 1255 1405 1340 1295 28 32-33 970 1910
1400 1880 1255 1630 1560 1510 32 36-36 1095 2020
PN1.0MPa (10bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 270 357 185 145 118 20 4-18 105 500
80 280 367 200 160 132 20 8-18 120 520
100 300 367 220 180 156 22 8-18 135 630
125 325 367 250 210 184 22 8-18 155 650
150 350 367 285 240 211 24 8-22 175 680
200 400 555 340 295 266 24 8-22 210 770
250 533 555 395 350 319 26 12-22 260 820
300 610 691 445 400 370 26 12-22 300 840
350 686 733 505 460 429 26 16-22 340 1090
400 838 733 565 515 480 26 16-26 400 1205
450 864 938 615 565 530 28 20-26 430 1220
500 914 938 670 620 582 28 20-26 455 1270
600 1067 1066 780 725 682 34 20-30 560 1400
700 1250 1066 895 840 794 34 24-30 630 1460
800 1370 1191 1015 950 901 36 24-33 690 1520
900 1490 1191 1115 1050 1001 38 28-33 770 1580
1000 1680 1255 1230 1160 1112 38 28-36 880 1830
1200 1750 1255 1455 1380 1328 44 32-39 970 1910
1400 1880 1255 16754 1590 1530 48 36-42 1095 2020
PN1.6MPa (16bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 270 357 185 145 118 20 4-18 105 500
80 280 367 200 160 132 20 8-18 120 520
100 300 367 220 180 156 22 8-18 135 630
125 325 367 250 210 184 22 8-18 155 650
150 350 367 285 240 211 24 8-22 175 680
200 400 555 340 295 266 24 12-22 210 770
250 533 555 405 355 319 26 12-26 260 820
300 610 691 460 410 370 28 12-26 300 840
350 686 733 520 470 429 30 16-26 340 1090
400 838 733 580 525 480 32 16-30 400 1205
450 864 938 640 585 548 40 20-30 4, 30 1220
500 914 938 715 650 609 44 20-33 455 1270
600 1067 1066 840 770 720 54 20-36 560 1400
700 1250 1066 910 840 794 40 24-36 630 1460
800 1370 1191 1025 950 901 42 24-39 690 1520
900 1490 1191 1125 1050 1001 44 28-39 770 1580
1000 1680 1255 1255 1170 1112 46 28-42 880 1830
PN2.5MPa (25bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 290 357 185 145 118 22 8-18 105 500
80 310 367 200 160 132 24 8-18 120 520
100 350 367 235 190 156 24 8-22 135 630
125 381 555 270 220 184 26 8-26 155 650
150 403 555 300 250 211 28 8-26 175 680
200 419 555 360 310 274 30 12-26 210 770
250 568 691 425 370 330 32 12-30 260 880
300 648 705 485 430 389 34 16-30 300 980
350 762 733 555 490 448 38 16-33 340 1090
400 838 938 620 550 503 40 16-36 400 1165
450 914 938 670 600 548 46 20-36 430 1220
500 991 938 730 660 609 48 20-36 455 1270
600 1143 1066 845 770 720 58 20-39 560 1400

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
