电动放料球阀

产品展示>> 电动球阀>>电动放料球阀
一、电动放料球阀 产品概述

上海川沪阀门有限公司生产的电动放料球阀,是一种特殊结构的放料球阀,阀座与端面法兰距离近,物料滞留少。电动放料球阀结构紧凑,密封性能优越,用于精细化工、制药、化工行业的反应锅上。
特点:
1.阀座与端面法兰距离近,物料滞留少。
2.结构紧凑,密封性能优越。
适用场景:
电动放料球阀用于精细化工、制药、化工行业的反应锅上。电动放料球阀也可用在细软颗粒介质输送。采用PPL或M密封材料,更具耐磨耐温,是牙膏行业、真空制膏锅放料的最理想产品。

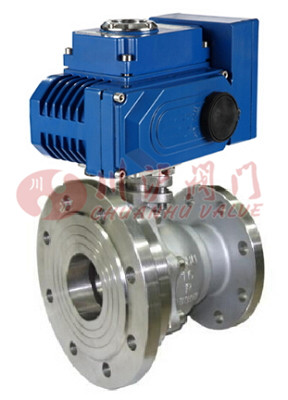

二、电动放料球阀 产品图片

电动放料球阀
电动放料球阀
三、电动放料球阀 零部件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
四、电动放料球阀 技术参数

阀体形式 整体式精铸阀体
公称通径 DN25~100mm
公称压力 PN1.0 MPa
连接形式 法兰式、卡箍式
适用温度 -20℃~150℃
阀盖形式 一体式
压盖型式 压盖压紧式
阀芯形式 O型球体阀芯
流量特性 近似快开型
五、电动放料球阀 执行器参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
六、电动放料球阀 结构图和连接尺寸

电动放料球阀,为订做产品及各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售 部 ,技术人员将会为您提供完整的图纸及技术资料,所有外型结构尺寸需以工程师设计为准。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
