电动卫生级球阀
一、电动卫生级球阀 产品概述
上海川沪阀门有限公司生产的电动卫生级球阀，是由电动执行机构和卫生级球阀组成，也称为电动卡箍球阀，阀体采用不锈钢材质，流道经过精密抛光和除菌处理。
特点：
1.密封性能好。
2.体积小，重量轻，结构简单，安装维修方便。
3.流阻小，流通能力大。
适用场景:
广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
二、电动卫生级球阀 产品图片
 |
 |

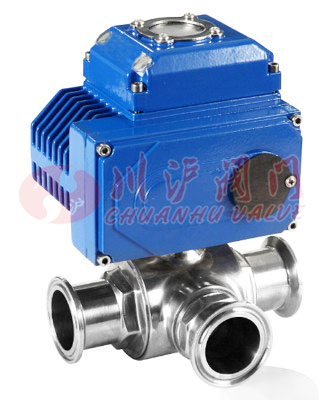

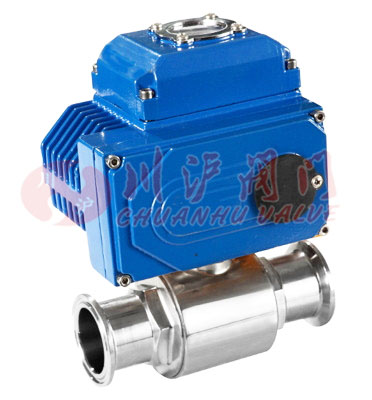

| 电动直通卫生级球阀 | 电动三通卫生级球阀 |
三、电动卫生级球阀 零部件参数
| 阀体 | 304/316/316L不锈钢 |
|---|---|
| 阀轴 | 不锈钢 |
| 球体 | 304/316/316L不锈钢 |
| 阀座 | PTFE |
四、电动卫生级球阀 技术参数
| 阀体形式 | 二通式、三通式 |
|---|---|
| 公称通径 | DN15～102mm |
| 公称压力 | PN1.0 MPa |
| 连接形式 | 快装式(卡箍式)、焊接式、螺纹式 |
| 适用温度 | PTFE≤180℃ |
| 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
| 产品特点 | 安全卫生，密封好、使用寿命长 |
五、电动卫生级球阀 执行机构参数
| 执行器类别 | CH系列执行器参数 | HQ系列执行器参数 |
|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
| 输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
| 动作时间 | 15秒/30秒/60秒 | 18S～112S |
| 保护装置 | 过热保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
| 壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||

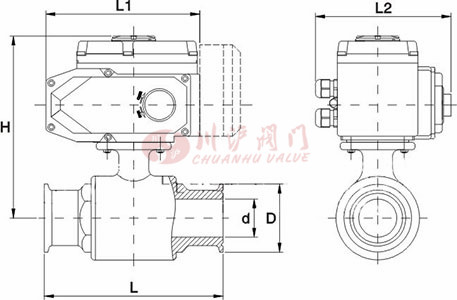

六、电动卫生级球阀 结构图
 |
七、电动卫生级球阀 连接尺寸
| 主要外形尺寸-PN16（16bar） | ||||||||
|---|---|---|---|---|---|---|---|---|
| 公称通径 [DN] |
尺寸[mm] | 执行器选配 | ||||||
| L | L1 | L2 | H | d | D | |||
| 20 | 75 | 165 | 150 | 185 | 16.1 | 50.5 | CHV-005 | CHQ-010 |
| 25 | 85 | 165 | 150 | 190 | 22.4 | 50.5 | CHV-005 | CHQ-010 |
| 32 | 90 | 165 | 150 | 195 | 28.8 | 50.5 | CHV-010 | CHQ-010 |
| 38 | 112 | 165 | 150 | 210 | 35.1 | 50.5 | CHV-010 | CHQ-015 |
| 45 | 120 | 190 | 170 | 215 | 42 | 64 | CHV-015 | CHQ-020 |
| 51 | 145 | 190 | 170 | 220 | 47.8 | 64 | CHV-015 | CHQ-020 |
| 57 | 120 | 190 | 170 | 225 | 53 | 77.5 | CHV-015 | CHQ-020 |
| 63 | 145 | 190 | 170 | 265 | 59.5 | 77.5 | CHV-020 | CHQ-030 |
| 76 | 170 | 190 | 170 | 280 | 70 | 91 | CHV-020 | CHQ-030 |
| 89 | 170 | 190 | 170 | 290 | 85 | 106 | CHV-040 | CHQ-030 |
| 102 | 200 | 270 | 220 | 295 | 97 | 106 | CHV-060 | CHQ-040 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-电动卫生级球阀.PDF
