一、电动防爆球阀 产品概述

上海川沪阀门有限公司生产的电动防爆球阀,是由防爆电动执行器HQ和球阀阀体组成。接入220V电压可以进行开关量调节,输入控制信号4-20mA或1-5VDC可进行控制模拟量调节。
特点:
1.结构简单,流通性好,零泄漏。
2.切断和调节性能好,适用于高粘度、带纤维和颗粒的介质。
适用场景:
电动防爆球阀广泛应用于石油、化工、冶金、轻工工程等领域。

二、电动防爆球阀 产品图片

电动防爆球阀 电动三通防爆球阀
电动防爆球阀 电动三通防爆球阀
三、电动防爆球阀 零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
四、电动防爆球阀 技术参数

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
允许压差(MPa) ≤公称压力
动作范围 0~90°
阀体形式 二段分体式铸造阀体
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式 法兰式、螺纹式(适用于1/2"~2")
阀芯形式 三通球型阀芯
流量特性 近似快开特性
泄露量Q 软密封:零泄露;金属密封:按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%
配置执行器型号 CHR、3810R、DZW、HQ、PSQ电动执行机构
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
五、电动防爆球阀 执行机构参数

执行器类别 HQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~3000N·M
动作范围 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 18S~112S
保护装置 内置过热保护、过载保护
环境温度 -20℃~+70℃
手动操作 机械离合机构,配手轮操作
机械限位 2个外部调整螺栓
防护等级 IP65、IP67、可定制IP68
防爆等级 ExdⅡ BT4,ExdⅡ CT6
位置测量 电位计、比例控制单元
驱动电机 鼠笼式异步电机
进线接口 2个 PF 3/4"
壳体材料 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
六、电动防爆球阀 结构图

电动防爆球阀结构图

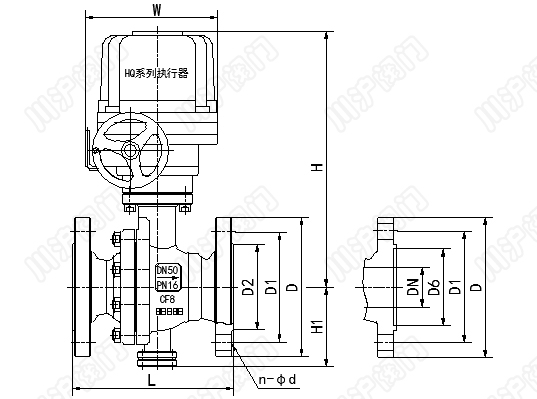

七、电动防爆球阀 连接尺寸

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H
配HQ 360 370 380 392 392 415 425 445 490 510 530 560 635 670
W 157 157 157 157 208 208 256 256 256 256 256 256 380 380
PN1.6MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
PN4.0MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 375 450 515
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-30 12-22 16-33
PN6.4MPa法兰连接尺寸
D 105 130 140 155 170 180 205 215 250 295 345 415 470 530
D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-φd 4-14 4-18 4-18 4-22 4-22 4-22 8-22 8-22 8-26 8-30 8-33 12-36 12-36 16-36

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
