气动卫生级蝶阀

产品展示>> 气动蝶阀>>气动卫生级蝶阀
一、气动卫生级蝶阀 产品概述

上海川沪阀门有限公司生产的气动卫生级蝶阀D681F是由气动执行器与高品质卫生型蝶阀阀体组成,卫生级气动蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。
特点:
1.简单、体积小、重量轻、流阻小、流量系数大,密封性能好。调节范围大。是自动化控制系统中仪表的执行单元。
2.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。
适用场景:
卫生级气动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

二、气动卫生级蝶阀 产品图片

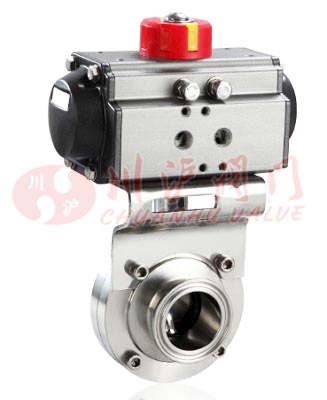

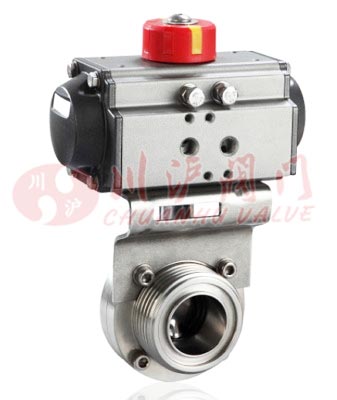

气动卫生级蝶阀 气动卫生级蝶阀
气动卫生级蝶阀(卡箍连接) 气动卫生级蝶阀(外螺纹连接)
三、气动卫生级蝶阀 零部件材料

零件名称 材料
阀体 304、316、316L
蝶板 304、316、316L
密封圈 硅橡胶、氟橡胶、聚四氟
阀杆 304、316、316L
填料 硅橡胶、氟橡胶、聚四氟
四、气动卫生级蝶阀 技术参数

公称通径DN 50 65 80 100 125 150 200 250 300 350 400
动作范围 0~90°
允许压差△P 小于公称压力(1.6MPa)
泄漏量Q 按GB/T4213-92,为Kv值的10-4
环境温度oC -20~60oC
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
配用执行机构 GT、AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控制
五、气动卫生级蝶阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动卫生级蝶阀 性能规范

公称通径 DN(mm) 15~150
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤80℃
适用介质 空气、水、蒸气、油品等
连接形式 快装式、卡箍式、外螺纹、焊接式

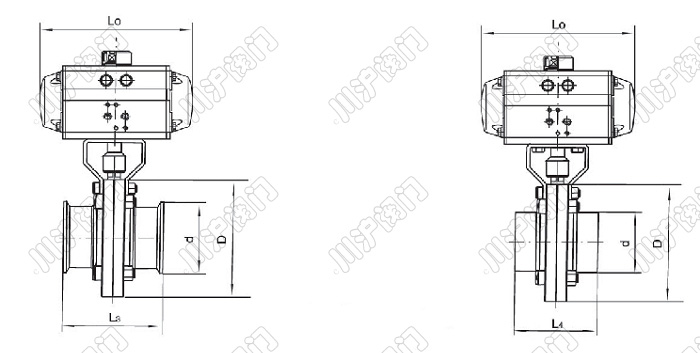

七、气动卫生级蝶阀 结构图

气动卫生级蝶阀结构图
八、气动卫生级蝶阀 连接尺寸

规格(ISO) 结构长度 外圆 外径 执行器长度 高度 重量Kg
20 50 78 19.05 130 82 1.2
25 50 78 25.4 130 82 1.2
32 50 78 31.8 130 82 1.05
38 50 86 38.1 130 86 1.2
51 52 102 50.8 140 96 1.7
63 56 115 63.5 150 103 2.1
76 56 128 76.1 150 110 2.4
89 60 139 88.9 170 116 2.7
102 64 154 101.6 170 122 3.05
108 64 159 108 170 126 3.15
133 80 138 133 190 138 5.2
159 90 215 159 190 153 9.2

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
