一、气动卫生级螺纹蝶阀 产品概述

上海川沪阀门有限公司生产的气动卫生级蝶阀,有外螺纹连接、焊接、卡箍连接三种连接方式,方便客户的现场安装,其中气动执行器选配电磁阀实现对管道介质开关控制,选配阀门定位器实现对管道介质流量大小的调节。

气动卫生级螺纹蝶阀特点:
1.体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能优。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替隔膜阀和球阀各种阀门的使用。
6、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
适用场景:
气动卫生级螺纹蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

二、气动卫生级螺纹蝶阀 产品图片

气动卫生级螺纹蝶阀
气动卫生级螺纹蝶阀
三、气动卫生级螺纹蝶阀 零部件材料

气动卫生级蝶阀 序号
No.
零件名称
Nameofparts
材质Material
1 螺栓
Screw
不锈钢304StainlessSteel304
2 左阀体
LeftValve
不锈钢304.304L.316.316L
StainlessStee1304.304L.316.316L
3 阀座
Seat
食品级橡胶Foodgraderubber
4 蝶板
ButterflyPlate
不锈铜304.304L.316.316L
StainlessSteel304.304L.316.316L
5 右阀体
RightValve
不锈钢304.304L.316.316L
StainlessSteel304.304L.316.316L
6 螺母
Nut
不锈钢304
StainlessSteel304
7 螺母
Nut
不锈钢304
StainlessSteel304
8
Key
不锈钢304
StainlessSteel304
9 螺栓
Screw
不锈钢304
StainlessSteel304
10 连接支架
ConnectingYoke
不锈钢304
StainlessSteel304
11 螺栓
Screw
不锈钢304
StainlessSteel304
12 连接套
Connectionset
不锈钢304
StainlessSteel304
13 气动装置
PneumaticDevice
AT系列气动执行器
ATPneumaticactuatorSeries
14 位置指示器
LocationIndicator
塑料Plastic
四、气动卫生级螺纹蝶阀 技术参数

型号 CHD621X
公称通径 DN20~DN100
公称压力 1.0MPa
连接形式 外螺纹
密封材料 食用级橡胶
阀体材质 304、316、316L不锈钢
控制方式 开关型或调节型
执行器型号 GT系列、SR系列.AT系列、AW系列、TH(QGSY)系列单双作用气动执行器
供气压力 400700KPa
气源接口 Gl/4\ Gl/8\ G3/8V Gl/2"
环境温度 -30~+70oC
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO):气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL):气开式(K)--失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀.行程幵关、阀位传送器.手轮机构等
五、气动卫生级螺纹蝶阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

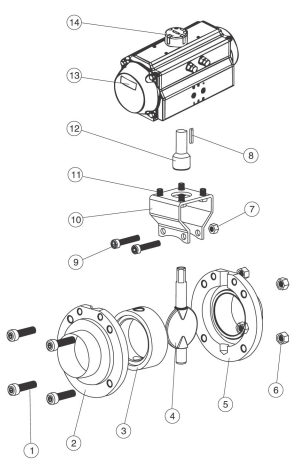

六、气动卫生级螺纹蝶阀 结构图

气动卫生级螺纹蝶阀结构图

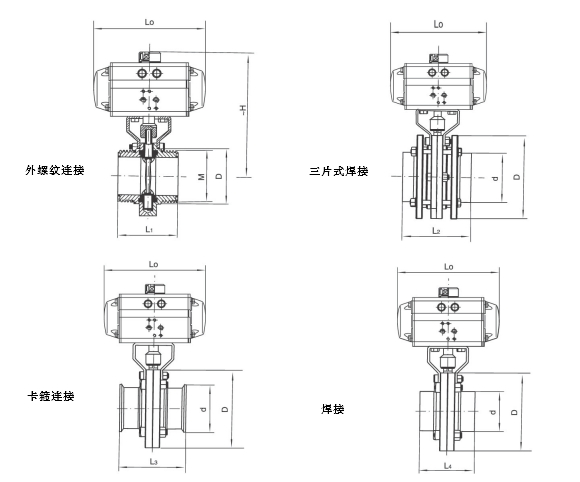

七、气动卫生级螺纹蝶阀 连接尺寸

规格 外螺纹连接 三片式焊接 卡箍连接 焊接 Lo —H 执行器型号
Actuator Model
  ISO L1  D M L2 D D L3 D d L4 D d
20 100 78 19.05 66 78 50.5 66 78 19.05 141/1 41 157/557 AT050D/AT050S
25 66 78 40xl/6 100 78 25.4 66 78 50.5 66 78 25.4 141/1 41 157/557 AT050D/AT050S
32 66 78 48xl/6 100 78 31.8 66 78 50.5 66 78 31.8 141/141 157/557 AT050D/AT050S
38 70 86 60xl/6 100 86 38.1 70 86 50.58 70 86 38.1 141/141 157/557 AT050D/AT050S
51 76 102 70xl/6 104 102 50.8 76 102 64 76 102 50 8 141/159 171/180 AT050D/AT063S
63 80 115 85xl/6 112 115 63.5 80 115 77.5 80 115 63.5 141/159 169/169 AT063D/AT063S
76 84 128 98xl/6 112 128 76.1 84 128 91 84 128 76.1 15 9/211 194/208 AT063D/AT075S
89 120 139 88.9 90 139 106 90 139 88.9 159/248 200/224 AT063D/AT088S
102 104 159 132xl/6 128 155 101.6 102 155 119 102 155 101.6 211/248 220/242 AT075D/AT088S
108 128 159 108 108 159 119 108 159 108 211/269 223/245 AT075D/AT100S

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
