气动法兰蝶阀

产品展示>> 气动蝶阀>>气动法兰蝶阀
一、气动法兰蝶阀 产品概述

上海川沪阀门有限公司生产的气动法兰蝶阀D641X、D643H是由角行程气动执行器及蝶阀阀体组成,经过二位五通电磁阀控制操作方便,配以阀门定位器也可调节介质流量、温度、压力等参数。气动法兰蝶阀流体阻力较小,中大口径的气动法兰蝶阀全开时有效流通面积较大,启闭迅速省力,蝶扳旋转90角度即可完成启闭,由于转轴两侧蝶板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封,气动法兰蝶阀密封材料有丁晴橡胶、氟橡胶,称为气动法兰软密封蝶阀。其中气动硬密封法兰蝶阀为多层次金属硬密封,具有弹性密封的优点,在低温情况下均具有优良的密封性能。
特点:
1.结构紧凑,体积精小。
2.运行可靠,密封性好。
3.维修容易,安装方便,适应性强。
适用场景:
气动法兰蝶阀广泛应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、气动法兰蝶阀 产品图片

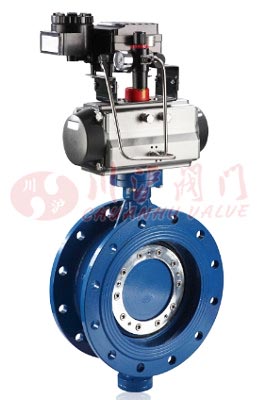

气动法兰蝶阀 气动法兰蝶阀
气动法兰蝶阀(配开关型附件) 气动法兰蝶阀(配调节型附件)
三、气动法兰蝶阀 零部件材料

零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨
四、气动法兰蝶阀 技术参数

公称通径DN(mm) 50~1200
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JB/T79、GB/T9113、HG20594-97
连接形式 法兰式
阀板形式 垂直板式
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
可调范围 50:1
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关型(开关两位控制)、调节型(4~20mA控制)
五、气动法兰蝶阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动法兰蝶阀 性能规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 水、油(温度≤90℃)、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
七、气动法兰蝶阀(软密封) 结构图

气动法兰蝶阀-图纸
八、气动法兰蝶阀(软密封) 连接尺寸

主要外形尺寸-PN16、10(10bar)
公称
通径
DN
外形尺寸mm 连接尺寸mm
L L1 L2 H D D N-D
50 108 141 71 269 165 125 4-18
65 112 159 83 283 185 145 4-18
80 114 159 83 289 200 160 8-18
100 127 211 95 320 220 180 8-18
125 140 248 107 351 250 210 8-18
150 140 269 123 380 285 240 8-22
200 152 345 152 435 340 295 8-22
250 165 409 172 509 395 350 12-22
300 178 438 187 597 445 400 12-22
350 190 550 215 653 505 460 16-22
400 216 550 215 720 565 515 16-26
450 222 600 240 772 615 565 20-26
500 229 633 262 867 670 620 20-26
600 267 - - - 780 725 20-30
700 292 - - - 895 840 24-30
800 318 - - - 1015 950 24-33
九、气动法兰蝶阀(硬密封) 结构图

气动法兰蝶阀-图纸
十、气动法兰蝶阀(硬密封) 连接尺寸

主要外形尺寸mm-PN16(16bar)
公称通径
DN
外形尺寸mm 连接尺寸mm 执行器型号
L L1 L2 H D D1 D2 f N-D
50 108 159/211 83/95 277/205 165 125 99 3 4-18 AT-D-63/AT-S-75
65 112 211/248 95/107 287/315 185 145 118 3 4-18 AT-D-75/AT-S-88
80 114 248/269 107/123 365/375 200 160 132 3 8-18 AT-D-88/AT-S-100
100 127 269/315 123/141 420/436 220 180 156 3 8-18 AT-D-100/AT-S-115
125 140 315/345 141/152 436/462 250 210 184 3 8-18 AT-D-115/AT-S-125
150 140 345/409 152/172 466/543 285 240 211 3 8-22 AT-D-125/AT-S-145
200 152 409/438 172/187 593/665 340 295 266 3 12-22 AT-D-145/AT-S-160
250 165 438/550 187/215 682/752 405 355 319 3 12-26 AT-D-160/AT-S-190
300 178 550/600 215/240 725/772 460 410 370 4 12-26 AT-D-190/AT-S-210
350 190 600/633 240/262 832/880 520 470 429 4 16-26 AT-D-210/AT-S-240
400 216 633/730 262/330 862/968 580 525 480 4 16-30 AT-D-240/AT-S-270
450 222 633/1700 262/440 945/1005 640 585 548 4 20-30 AT-D-240/AT-S-25
500 229 730/1700 330/440 1058/1060 715 650 609 4 20-33 AT-D-270/AT-S-25
600 267 1180/1700 368/440 1108/1195 840 770 720 5 20-36 AW-D-20/AW-S-25
700 292 1320/1970 440/480 1170/1255 910 840 794 5 24-36 AW-D-25/AW-S-28
800 318 1430/2700 480/560 1325/1365 1025 950 901 5 24-39 AT-D-28/AT-S-35

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
