气动软密封蝶阀

产品展示>> 气动蝶阀>>气动软密封蝶阀
一、气动软密封蝶阀 产品概述

上海川沪阀门有限公司生产的气动软密封蝶阀D671X、D641X气动软密封蝶阀亦属中线软密封蝶阀,是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。气动软密封蝶阀既可作切断介质用,又可作调节介质的流量用。阀体密封圈分丁晴橡胶、四氟橡胶,泄露量可达零。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到最佳效果。
特点:
1、小巧轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
3、流量特性为直线,调节性能好。
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。
6、密封件可更换,且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
8、气动软密封蝶阀可设计成法兰连接和对夹连接。
适用场景:
气动软密封蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于泄露量要求较高、有腐蚀性的场合,作调节流量和截流介质。

二、气动软密封蝶阀 产品图片

气动软密封蝶阀 气动软密封蝶阀

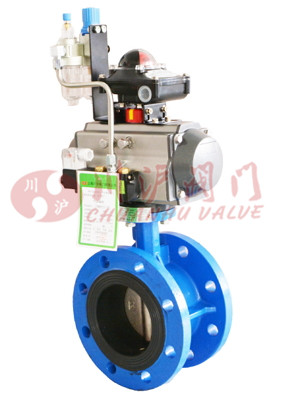

气动软密封蝶阀(对夹式) 气动软密封蝶阀(法兰式)
三、气动软密封蝶阀 零部件材料

零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O
四、气动软密封蝶阀 技术参数

公称通径DN(mm) DN50~1000mm
公称压力(MPa) PN1.0、1.6、2.5MPa
阀体形式 直通铸造阀体
连接形式 法兰式、对夹式
阀芯形式 蝶板式
密封填料 柔性石墨、聚四氟乙烯
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
控制方式 开关型(开关两位控制)、调节型(4~20mA控制)
五、气动软密封蝶阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动软密封蝶阀 性能规范

公称通径 DN(mm) 50~1000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 气动传动
七、气动软密封蝶阀(对夹式) 结构图

气动软密封蝶阀
八、气动软密封蝶阀(对夹式) 连接尺寸

PN1.0~1.6MPa
公称
通径
DN
外型尺寸mm 外型连接尺寸 执行器型号
L L1 L2 H D N-D
50 42 141/159 71/83 269/281 120 4-23 AT-D-52/AT-S-63
65 44.7 159/211 83/95 283/303 136.2 4-26.5 AT-D-63/AT-S-75
80 45.2 159/248 83/107 289/309 160 8-18 AT-D-63/AT-S-88
100 52.1 211/269 95/123 320/338 185 4-24.5 AT-D-75/AT-S-100
125 54.4 248/269 107/123 351/366 215 4-23 AT-D-88/AT-S-100
150 55.8 269/345 123/152 380/405 238 4-25 AT-D-100/AT-S-125
200 60.6 345/409 152/172 435/477 295 4-29 AT-D-125/AT-S-145
250 65.6 409/438 172/187 509/552 357 4-29 AT-D-145/AT-S-160
300 76.5 438/550 187/215 597/622 407 4-30 AT-D-160/AT-S-190
350 76.5 550/600 215/240 653/688 467 4-30 AT-D-190/AT-S-210
400 86.5 550/633 215/262 720/787 515 4-30 AT-D-190/AT-S-240
450 105.6 600/633 240/262 772/858 565 4-30 AT-D-210/AT-S-240
500 131.8 633/730 262/330 867/1004 620 4-33 AT-D-240/AT-S-270
600 152 730/1700 330/- 998/1220 725 4-36 AT-D-270/AW-S-25
700 163 1320/1970 - 1116/1282 840 4-36 AW-D-25/AW-S-28
800 188 1430/2700 - 1330/1007 950 4-39 AW-D-28/AW-S-35

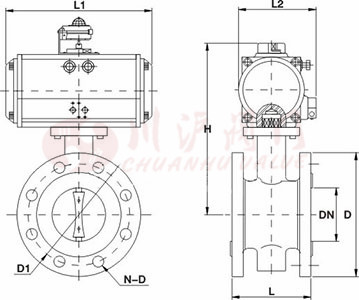

九、气动软密封蝶阀(法兰式) 结构图

气动软密封蝶阀
十、气动软密封蝶阀(法兰式) 连接尺寸

主要外形尺寸-PN16、10(10bar)
公称
通径
DN
外形尺寸mm 连接尺寸mm
L L1 L2 H D D N-D
50 108 141 71 269 165 125 4-18
65 112 159 83 283 185 145 4-18
80 114 159 83 289 200 160 8-18
100 127 211 95 320 220 180 8-18
125 140 248 107 351 250 210 8-18
150 140 269 123 380 285 240 8-22
200 152 345 152 435 340 295 8-22
250 165 409 172 509 395 350 12-22
300 178 438 187 597 445 400 12-22
350 190 550 215 653 505 460 16-22
400 216 550 215 720 565 515 16-26
450 222 600 240 772 615 565 20-26
500 229 633 262 867 670 620 20-26
600 267 - - - 780 725 20-30
700 292 - - - 895 840 24-30
800 318 - - - 1015 950 24-33

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
