气动粉体蝶阀

产品展示>> 气动蝶阀>>气动粉体蝶阀
一、气动粉体蝶阀 产品概述

上海川沪阀门有限公司生产的气动粉体蝶阀气动水泥蝶阀是专门用于粉体,颗粒物料的工业产品。气动水泥蝶阀阀体橡胶密封圈形成的软性密封使其非常适合各利粉体,颗粒物料的应用场合,特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,气动水泥蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。根据应用要求,可以单独选配驱动手柄或者气缸驱动套件。安装维护简便等特点,是一种成本-效益极高的粉体板、丁晴密封圈,覆以耐磨高分子材料加工而成。气动水泥蝶阀有手动、电动执行器、气动执行器等驱动装置,可互为调换。紧凑的结构、超轻的重量,使您安装使用更加方便;工业化的设计加上复合阀板的使用提供了好的密封效果和长的使用寿命。
特点:
1.结构紧凑轻巧,安装维护简便.
2.蝶板耐磨,密封寿命长.
适用场景:
气动水泥蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。

二、气动粉体蝶阀 产品图片

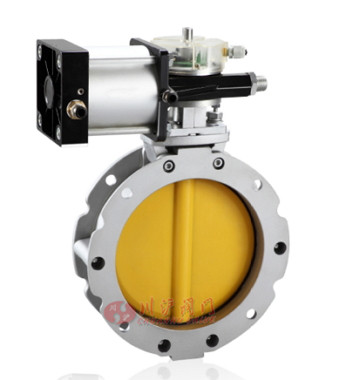

气动粉体蝶阀 气动粉体蝶阀

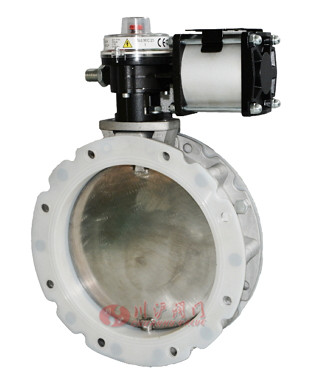

气动粉体蝶阀 气动粉体蝶阀(不锈钢阀板,卫生级阀门)
三、气动粉体蝶阀 性能参数

型号 BLF
公称通径(mm) DN100-DN400
压力(Mpa) 0-0.2
主要零件 阀体 压铸铝合金
阀板 碳钢内衬板,覆以耐磨高分子材料
密封圈 丁晴橡胶(NBR)
适用介质 水泥、泥浆、粉体
适用温度(℃) -15--100
气动执行器 型号 CP、GT系列、AT系列、AW系列
压力(Mpa) 0.4-0.7
四、气动粉体蝶阀 BL1F单法兰粉体蝶阀_结构图

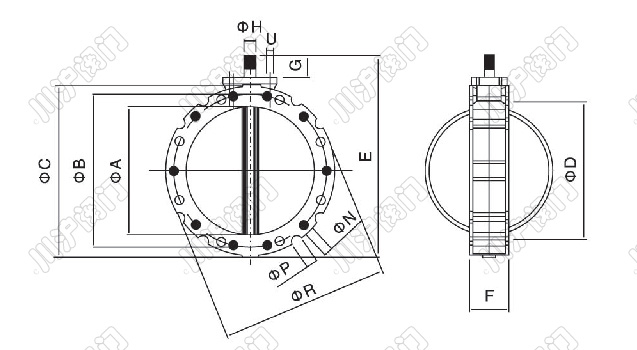

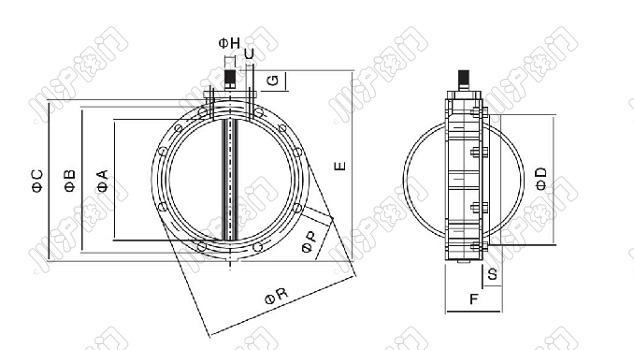

气动粉体蝶阀-结构图
气动粉体蝶阀-结构图
五、气动粉体蝶阀 BL1F单法兰粉体蝶阀_连接尺寸

型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL1F100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
BL1F150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
BL1F200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
BL1F250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
BL1F300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
BL1F350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
BL1F400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5
六、气动粉体蝶阀 BL2F双法兰粉体蝶阀_结构图

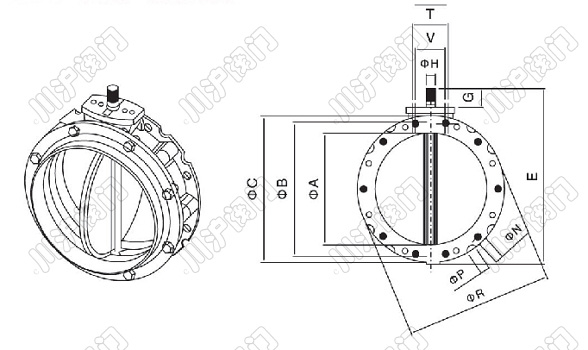

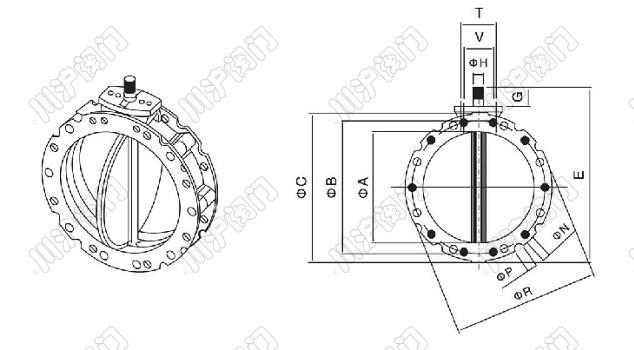

气动粉体蝶阀-结构图
气动粉体蝶阀-结构图
七、气动粉体蝶阀 BL2F双法兰粉体蝶阀_连接尺寸

型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL2F100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
BL1F150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
BL2F200 200 250 278 - 340 77 35 22×19 14×4 20×4 278 - 80 M12 50 M10 6.5
BL2F250 250 300 328 - 390 115 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
BL1F300 300 350 378 - 440 115 77 22×19 14×8 20×16 378 - 80 M12 50 M10 9
BL2F350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
BL2F400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
