气动对夹蝶阀

产品展示>> 气动蝶阀>>气动对夹蝶阀
一、气动对夹蝶阀 产品概述

上海川沪阀门有限公司生产的气动对夹蝶阀D671F、D671X、D673H是由角行程气动执行器及蝶阀阀体组成,执行器采用活塞式结构,具有力矩增大,转动灵活,结构简单,体积小重量轻等优点。气动对夹式蝶阀阀体采用(三偏心金属密封、四氟密封、双偏心软密封)几种形式,气动对夹式蝶阀可用于现场要求空间比较窄、管道距离较短的场合。蝶阀体内无连杆、螺栓等、工作可靠、使用寿命长,可以多工位安装,不受介质流向影响。
特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、密封件可以更换,密封性能可靠达到双向密封零泄漏。
3、密封材料耐老化、耐腐蚀,使用寿命长等特点。
4、两截式阀杆无销连接,结构简单紧凑,维修方便。
5、阀座密封与靠背一体结构,减少阀座变形量。
6、阀杆轴向定位装置,增强密封性、减少阀门扭矩。
7、可以任何位置安装,维修方便。
适用场景:
D671F、D671X、D673H 气动对夹式蝶阀广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。

二、气动对夹蝶阀 产品图片

气动对夹蝶阀 气动对夹蝶阀

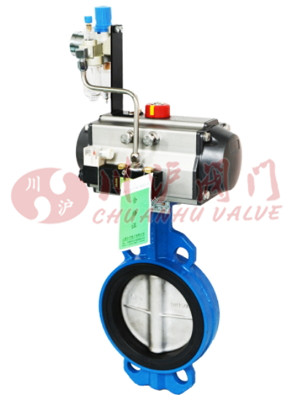

气动对夹蝶阀(软密封对夹式) 气动对夹蝶阀(三偏心硬密封对夹式)
三、气动对夹蝶阀 零部件材料

零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨
四、气动对夹蝶阀 技术参数

阀体形式 直通铸造蝶阀
公称通径 DN50~1200mm
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
五、气动对夹蝶阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动对夹蝶阀 性能规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 水、油(温度≤90℃)、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
七、气动对夹蝶阀(软密封) 结构图

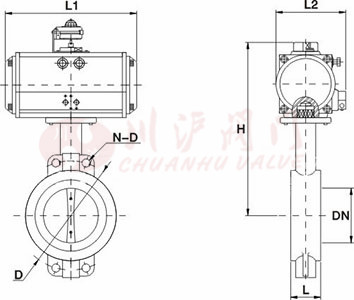

气动对夹蝶阀结构图
八、气动对夹蝶阀(软密封) 连接尺寸

PN1.0~1.6MPa
公称
通径
DN
外型尺寸mm 外型连接尺寸 执行器型号
L L1 L2 H D N-D
50 42 141/159 71/83 269/281 120 4-23 AT-D-52/AT-S-63
65 44.7 159/211 83/95 283/303 136.2 4-26.5 AT-D-63/AT-S-75
80 45.2 159/248 83/107 289/309 160 8-18 AT-D-63/AT-S-88
100 52.1 211/269 95/123 320/338 185 4-24.5 AT-D-75/AT-S-100
125 54.4 248/269 107/123 351/366 215 4-23 AT-D-88/AT-S-100
150 55.8 269/345 123/152 380/405 238 4-25 AT-D-100/AT-S-125
200 60.6 345/409 152/172 435/477 295 4-29 AT-D-125/AT-S-145
250 65.6 409/438 172/187 509/552 357 4-29 AT-D-145/AT-S-160
300 76.5 438/550 187/215 597/622 407 4-30 AT-D-160/AT-S-190
350 76.5 550/600 215/240 653/688 467 4-30 AT-D-190/AT-S-210
400 86.5 550/633 215/262 720/787 515 4-30 AT-D-190/AT-S-240
450 105.6 600/633 240/262 772/858 565 4-30 AT-D-210/AT-S-240
500 131.8 633/730 262/330 867/1004 620 4-33 AT-D-240/AT-S-270
600 152 730/1700 330/- 998/1220 725 4-36 AT-D-270/AW-S-25
700 163 1320/1970 - 1116/1282 840 4-36 AW-D-25/AW-S-28
800 188 1430/2700 - 1330/1007 950 4-39 AW-D-28/AW-S-35
九、气动对夹蝶阀(硬密封) 结构图

气动对夹蝶阀结构图
十、气动对夹蝶阀(硬密封) 连接尺寸

主要外形尺寸mm-PN16(16bar)
公称通径
DN
外形尺寸mm 连接尺寸mm 执行器型号
L L1 L2 H D N-D
50 43 159/211 83/95 277/205 125 4-18 AT-D-63/AT-S-75
65 46 211/248 95/107 287/315 145 4-18 AT-D-75/AT-S-88
80 46 248/269 107/123 365/375 160 8-18 AT-D-88/AT-S-100
100 52 269/315 123/141 420/436 180 8-18 AT-D-100/AT-S-115
125 56 315/345 141/152 436/462 210 8-18 AT-D-115/AT-S-125
150 56 345/409 152/172 466/543 240 8-22 AT-D-125/AT-S-145
200 60 409/438 172/187 593/665 295 12-22 AT-D-145/AT-S-160
250 68 436/559 187/215 682/752 355 12-26 AT-D-160/AT-S-190
300 78 550/600 215/240 725/772 410 12-26 AT-D-190/AT-S-210
350 78 600/633 240/262 832/880 470 16-26 AT-D-210/AT-S-240
400 102 633/730 262/330 862/968 525 16-30 AT-D-240/AT-S-270
450 114 633 262 945/1005 585 20-30 AT-D-240/AT-S-25
500 127 730 300 1058/1060 650 20-33 AT-D-270/AT-S-25
600 154 1320/1970 440/480 1108/1195 770 20-36 AW-D-25/AW-S-28
700 165 1430/2700 480/560 1170/1255 840 24-36 AW-D-28/AW-S-35
800 190 1430/2700 480/560 1325/1365 950 24-39 AW-D-25/AW-S-35

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
