一、气动调节蝶阀 产品概述

上海川沪阀门有限公司生产的气动调节蝶阀具有自清洗作用,阻力系数小,流通能力大。外加配阀门定位器,输入控制信号(4-20mADC)及0.4-0.7MPa的气源即可控制运转。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封阀体。
特点:
1.简单、体积小、重量轻、流阻小、流量系数大,密封性能好。调节范围大。是自动化控制系统中仪表的执行单元。
2.气动调节蝶阀采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度(0-90°任意角度),具有较好的调节控制流量等参数。
3.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。
适用场景:
气动调节蝶阀广泛应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、气动调节蝶阀 产品图片

气动调节蝶阀 气动调节蝶阀

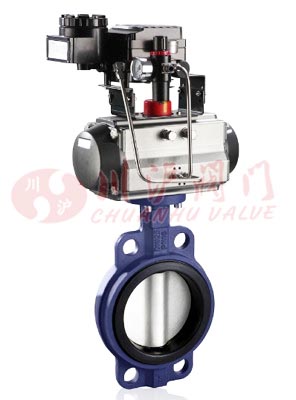

气动调节蝶阀(软密封对夹式) 气动调节蝶阀(硬密封法兰式)
三、气动调节蝶阀 零部件材料

零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨
四、气动调节蝶阀 技术参数

公称通径DN(mm) 50~1200
公称压力 PN0.6、1.6、2.5MPa
连接形式 法兰式、对夹式
阀板形式 垂直板式
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4,软密封:零泄漏
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的2%
可调范围 50:1
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制
五、气动调节蝶阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动调节蝶阀 性能规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
七、气动调节蝶阀 结构图

气动调节蝶阀结构图
八、气动调节蝶阀 连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1/L2 H H1 A 1.0MPa 1.6MPa 2.5MPa
硬密封 软密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 625 245 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 625 245 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 645 245 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 675 355 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 715 355 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 800 355 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 850 250 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 925 250 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1035 450 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1070 450 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1190 450 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1250 650 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1290 650 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1455 850 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1585 850 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 1700 1250 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 1965 1250 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2015 1250 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2250 1250 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
