美标蝶阀

一、美标蝶阀 产品概述

上海川沪阀门有限公司生产的D373H、D373Y美标蝶阀,美标蝶阀的主要结构特征分为凸耳式、对夹式和法兰式等三偏心结构,其特点为:由于采用的是三偏心结构,密闭性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命、确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。
特点:
①三向偏心的独特设计使密封面之间无摩擦传动,延长了阀门使用寿命。
②由扭矩产生弹性密封。
③巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。
④体积小、重量轻、操作轻巧、便于安装。
⑤可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
适用场景:
D373H、D373Y 型美标蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。

二、美标蝶阀 产品图片

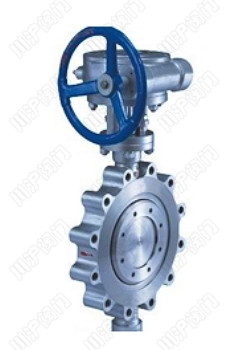

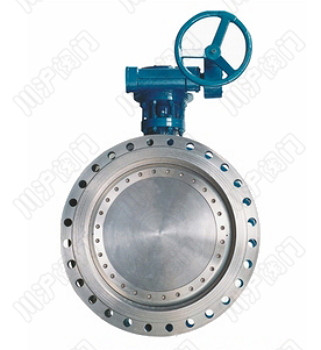

美标法兰蝶阀 美标对夹蝶阀
美标法兰蝶阀 美标对夹蝶阀

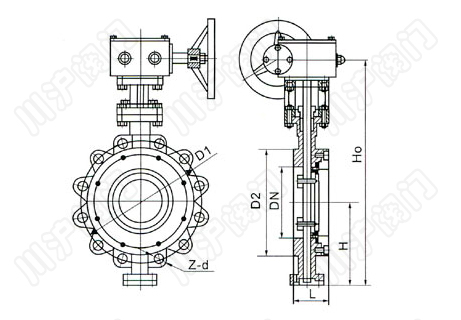

三、美标蝶阀 结构图

D373H、D373Y_美标蝶阀_结构图
四、美标蝶阀 连接尺寸

美标蝶阀外形尺寸(mm)
公称通径 结构长度 (标准值) 外形尺寸 (参考值) 连接尺寸 (标准值)
L H H0 D1 D2 M Z-d
6" 150 70 175 545 241.5 216 M20 8-22
8" 200 71 210 615 298.5 270 M20 8-22
10" 250 76 250 695 362 324 M24 12-25
12" 300 86 285 830 432 381 M24 12-25
14" 350 92 320 900 476 413 M27 12-29
16" 400 102 355 980 540 470 M27 16-29
18" 450 114 380 1030 578 533 M30 16-32
20" 500 127 415 1110 635 584 M30 20-32
24" 600 154 475 1305 749.5 692 M33 20-35
30" 750 165 580 1525 914 857 M33 28-35
36" 900 203 680 1765 1085 1022 M39 32-41
五、美标蝶阀 安装说明

1、安装前应核对蝶阀之规格、材料是否与设计相符合。
2、并于安装前将内部之砂尘、异物及杂屑清理干净,以免造成动作不顺或产生泄漏。
3、安装前其相关之配管应按规定做适当之悬吊固定,以避免安装后对阀产生不当之应力。
4、配管之两法兰面间必须平行对准同心。
5、安装时蝶阀与法兰间无需另行加装垫片。
6、蝶阀与逆止阀或泵浦近接之处,在二者中间使用渐扩接头,阀盘开关扭转才不会受到阻 碍。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
