三偏心蝶阀

产品展示>> 蝶阀>>三偏心蝶阀
一、三偏心蝶阀 产品概述

上海川沪阀门有限公司生产的D373H、D373Y三偏心蝶阀,三偏心弹性金属三偏心蝶阀采用三偏心(三维偏心)斜锥面密封,利用蝶板摆动接触密封、密封启闭无摩擦,关闭时具有越关越紧,密封性能越可靠,开启确定密封面完全脱离接触,确保密封 面不损伤。本蝶阀特殊的几何结构,排除了其它类型蝶阀不能很好密封的缺点,保证了密封面完好的密封。本蝶阀密封面选择具有耐腐蚀、耐高温、使用寿命长的材 料制作而成。克服了高温使用时热膨胀阀门易泄漏的缺点。
特点:
1、对夹式三偏心蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小
5、对夹式三偏心蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用
适用场景:
D373H、D373Y 型对夹式三偏心蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

二、三偏心蝶阀 产品图片

三偏心蝶阀 三偏心蝶阀

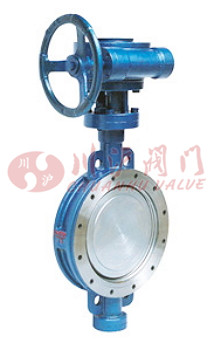

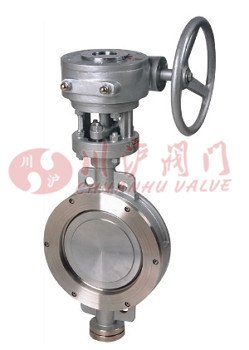

三偏心蝶阀(铸钢对夹式) 三偏心蝶阀(不锈钢对夹式)
三、三偏心蝶阀 产品型号

材质 型号
对夹式 D373H、D373Y-10,D373H、D373Y-16,D373H、D373Y-25,D373H、D373Y-40
四、三偏心蝶阀 主要参数

型号 D373H-10C~40
D373Y-10C~40
D373H-10P~40
D373Y-10P~40
工作压力(MPa) 1.0~4.0
适用温度(℃) ≤300
适用介质 水、油品、蒸汽等
材料 阀体、蝶板 铸钢 奥氏体不锈钢
阀杆 40Cr 奥氏体不锈钢
密封面配对材料 不锈钢/不锈钢 不锈钢/司太立
填料 柔性石墨 聚四氟乙烯
五、三偏心蝶阀 结构图

三偏心蝶阀结构图
六、三偏心蝶阀 连接尺寸

D373X/H/F-10C(P-R-V-Z-Q)系列连接尺寸 PN1.0MPa

通径DN L D1 D Z-d H H0 A B D0 重量/KG
A B
50 43 43 125 165 4-18 115 418 200 200 160 13
65 46 46 145 185 4-18 125 442 200 200 160 16
80 49 64 160 200 8-18 130 453 220 200 160 21
100 56 64 180 220 8-18 145 475 240 200 160 26
125 64 70 210 250 8-18 175 522 260 200 160 31
150 70 76 240 285 8-22 180 638 280 280 240 35
200 71 89 295 340 8-22 215 705 320 280 240 41
250 76 114 350 395 12-22 250 775 360 280 240 54
300 83 114 400 445 12-22 290 955 460 420 310 65
350 92 127 460 505 16-22 305 990 500 420 310 100
400 102 140 515 565 16-26 340 1070 540 420 310 180
450 114 152 565 615 20-26 380 1145 580 420 310 210
500 127 152 620 670 20-26 410 1200 620 420 310 250
600 154 154 725 780 20-30 480 1350 660 420 310 370
700 165 165 840 895 24-30 535 1550 750 550 400 460
800 190 190 950 1015 24-33 590 1665 800 550 400 590
900 203 203 1050 1115 28-33 630 1726 850 550 400 730
1000 216 216 1160 1230 28-36 690 1965 1000 750 500 920
1200 254 254 1380 1455 32-39 875 2360 1050 750 500 1200
1400 390 390 1590 1675 36-42 975 2560 1050 750 600 1600
1600 440 440 1820 1915 40-48 1100 2780 1050 750 600 2100

D373X/H/F-16C(P-R-V-Z-Q)系列连接尺寸 PN1.6MPa

通径DN L D1 D Z-d H H0 A B D0 重量/KG
A B
50 43 43 125 165 4-18 115 418 200 200 160 15
65 46 46 145 185 4-18 125 442 200 200 160 17
80 49 64 160 200 8-18 130 453 220 200 160 23
100 56 64 180 220 8-18 145 475 240 200 160 28
125 64 70 210 250 8-18 175 522 260 200 160 34
150 70 76 240 285 8-22 180 638 280 280 240 38
200 71 89 295 340 12-22 215 705 320 280 240 44
250 76 114 355 405 12-26 250 775 360 280 240 58
300 83 114 410 460 12-26 290 955 460 420 310 73
350 92 127 470 520 16-26 305 990 500 420 310 150
400 102 140 525 580 16-30 340 1070 540 420 310 240
450 114 152 585 640 20-30 380 1145 580 420 310 280
500 127 152 650 715 20-33 410 1200 620 420 310 350
600 154 154 770 840 20-36 480 1350 660 420 310 470
700 165 165 840 910 24-36 535 1550 750 550 400 600
800 190 190 950 1025 24-39 590 1665 800 550 400 700
900 203 203 1050 1125 28-39 630 1726 850 550 400 840
1000 216 216 1170 1255 28-42 690 1965 1000 750 500 1100
1200 254 254 1390 1485 32-48 875 2360 1050 750 500 1300

D373X/H/F-25C(P-R-V-Z-Q)系列连接尺寸 PN2.5MPa

通径DN L D1 D Z-d H H0 A A1 B B1 D0 重量/KG
A B
50 43 43 125 165 4-18 115 418 128 53 130 53 160 15
65 46 46 145 185 8-18 125 442 128 53 130 53 160 17
80 49 64 160 200 8-18 130 453 128 53 130 53 160 23
100 56 64 190 235 8-22 145 475 128 53 130 53 160 28
125 64 TO 220 270 8-26 175 522 128 53 130 53 160 35
150 70 76 250 300 8-26 180 638 178 84 195 84 230 40
200 71 89 310 360 12-26 215 705 178 84 195 84 230 50
250 76 114 370 425 12-30 250 775 178 84 195 84 230 68
300 83 114 430 485 16-30 290 955 209 110 258 110 300 80
350 92 127 490 555 16-33 305 990 209 110 258 110 300 150
400 102 140 550 620 16-36 340 1080 269 150 319 150 350 250
450 114 152 600 670 20-36 380 1145 269 150 319 150 350 300
500 127 152 660 730 20-36 410 1200 269 150 319 150 350 370
600 154 154 770 845 20-39 480 1350 269 150 319 150 350 490
700 165 165 875 960 24-42 535 1550 340 201 425 201 450 630
800 190 190 990 1085 24-48 590 1665 340 201 425 201 450 720
900 203 203 1090 1185 28-48 630 1726 421 238 355 316 500 870
1000 216 216 1210 1320 28-55 690 1965 421 238 355 316 500 1150

D373X/H/F-40C(P-R-V-Z-Q)系列连接尺寸 PN4.0MPa

通径DN L D1 D Z-d H H0 A A1 B B1 D0 重量/KG
A B
50 43 43 125 165 4-18 115 418 128 53 130 53 160 16
65 46 46 145 185 8-18 125 442 128 53 130 53 160 18
80 49 64 160 200 8-18 130 453 128 53 130 53 160 25
100 56 64 190 235 8-22 155 495 128 53 130 53 160 30
125 64 70 220 270 8-26 175 542 178 84 195 84 230 37
150 70 76 250 300 8-26 180 658 178 84 195 84 230 44
200 71 89 320 375 12-30 225 725 209 110 258 110 300 55
250 76 114 385 450 12-33 260 795 209 110 258 110 300 73
300 83 114 450 515 16-33 300 975 269 150 319 150 350 85
350 92 127 510 580 16-36 320 1020 269 150 319 150 350 160
400 102 140 585 660 16-39 360 1110 269 150 319 150 350 260
450 114 152 610 685 20-39               380
500 127 152 670 755 20-42               450
600 154 154 795 890 20-48               530
七、三偏心蝶阀 安装说明

1、安装前应核对蝶阀之规格、材料是否与设计相符合。
2、并于安装前将内部之砂尘、异物及杂屑清理干净,以免造成动作不顺或产生泄漏。
3、安装前其相关之配管应按规定做适当之悬吊固定,以避免安装后对阀产生不当之应力。
4、配管之两法兰面间必须平行对准同心。
5、安装时蝶阀与法兰间无需另行加装垫片。
6、蝶阀与逆止阀或泵浦近接之处,在二者中间使用渐扩接头,阀盘开关扭转才不会受到阻 碍。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
