软密封法兰蝶阀

一、软密封法兰蝶阀产品概述

D341X软密封法兰蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

二、软密封法兰蝶阀产品图片

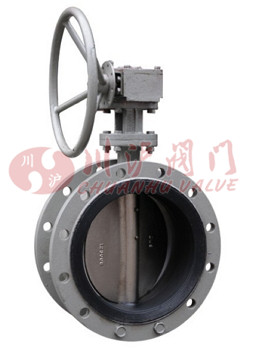

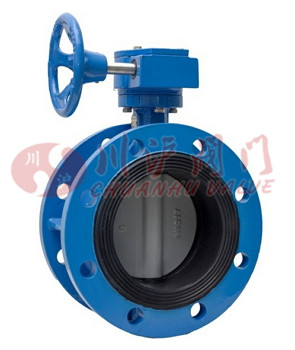

软密封法兰蝶阀(铸钢法兰连接)	软密封法兰蝶阀(不锈钢法兰连接)

三、软密封法兰蝶阀技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

四、软密封法兰蝶阀零部件参数

零件名称	材料
阀体	各种橡胶、聚四氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	球墨铸钢、铸钢、合金钢、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

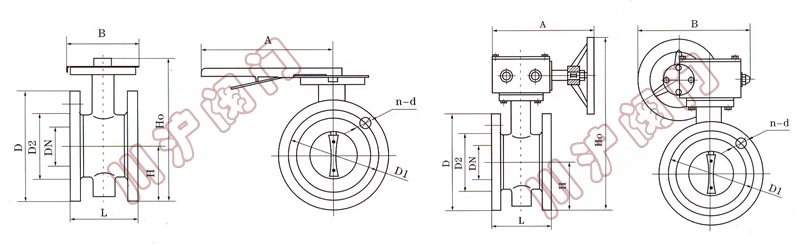

五、软密封法兰蝶阀结构图

六、软密封法兰蝶阀连接尺寸

**D41X-6/10/16外形尺寸(mm)**
公称通径		结构长度	外形尺寸(参考值)				连接尺寸(标准值)
公称通径		结构长度	外形尺寸(参考值)				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	238	270	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	21/2	112	92.5	258	270	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	114	100	278	270	65	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	127	110	293	270	65	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	140	125	309	310	65	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	140	142.5	336	310	65	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22

**D341X-6/10/16外形尺寸(mm)**
公称通径	长度	外形尺寸				连接尺寸
公称通径	长度	外形尺寸				0.6MPa				1.0MPa				1.6MPa
mm	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42

七、软密封法兰蝶阀安装说明

1、安装前应核对蝶阀之规格、材料是否与设计相符合。
2、并于安装前将内部之砂尘、异物及杂屑清理干净，以免造成动作不顺或产生泄漏。
3、安装前其相关之配管应按规定做适当之悬吊固定，以避免安装后对阀产生不当之应力。
4、配管之两法兰面间必须平行对准同心。
5、安装时蝶阀与法兰间无需另行加装垫片。
6、蝶阀与逆止阀或泵浦近接之处，在二者中间使用渐扩接头，阀盘开关扭转才不会受到阻碍。

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
