一、蜗轮蝶阀 产品概述

上海川沪阀门有限公司生产的D371X蜗轮蝶阀,具有开关及调节流体功能,广泛用于各种工业流体控制,和传统截止阀和球阀相比,蝶阀重量轻,成本低。随着各种人造橡胶工业的快速发展,软密封中线蝶阀 不仅能用于传统水处理工业,还可用于各种现代化学工业。
特点:
1、蝶板,阀杆,阀体,同心设计扭矩小
2、可双向安装
3、自清洁式阀座
4、防吹出式阀杆
5、ISO 5211 顶法兰
6、可选加长式阀杆
7、可提供对夹和法兰连接方式

二、蜗轮蝶阀 产品图片

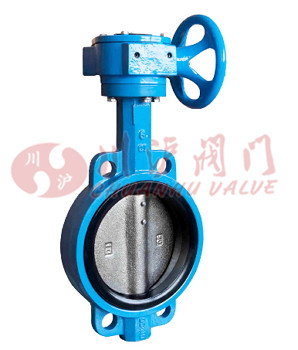

铸钢蜗轮蝶阀 不锈钢蜗轮蝶阀

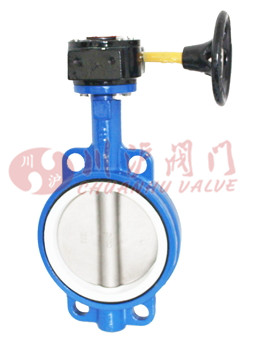

铸钢蜗轮蝶阀 不锈钢蜗轮蝶阀
三、蜗轮蝶阀 产品型号

材质 型号
法兰式

D341X-10,D341X-16

对夹式

D371X-10,D371X-16

四、蜗轮蝶阀 主要参数

型号 XD371X-10 XD371X-16
工作压力(MPa) 1.0 1.6
适用温度(℃) ≤65
适用介质 水等
材料 阀体 铸铁
蝶板 球墨铸铁(表面尼龙覆层)
阀杆 铬不锈钢
阀座 丁晴橡胶
填料 O形橡胶圈
五、蜗轮蝶阀 结构图

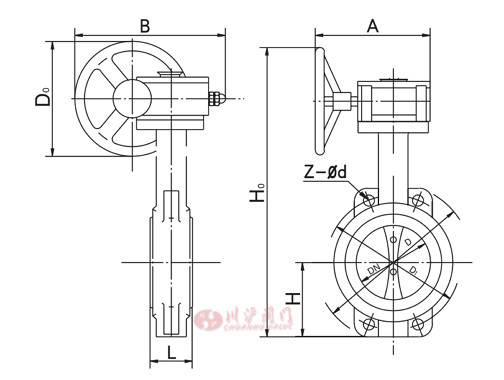

D371X_蜗轮蝶阀_结构图
六、蜗轮蝶阀 连接尺寸

软密封中线蝶阀外形尺寸(mm)
公称通径
DN(mm)
连接尺寸 外形尺寸
L D D1 Z-φd D71X D371X D671X D971X
H Ho A B H0 A B H0 A B H0 A B
40 43 145 110 4-18 58 220 266 65 295 193 125 305     420 125 125
50 43 165 125 4-18 63 235 266 65 306 193 125 316 180 65 438 125 125
65 46 185 145 4-18 70 250 266 65 320 193 125 330 180 65 453 125 125
80 46 200 160 4-18 83 275 266 65 345 193 125 385 245 72 478 125 125
100 52 220 180 8-18 105 316 266 65 385 193 125 435 240 72 519 125 125
125 56 250 210 8-18 115 340 310 65 410 193 125 450 240 72 713 325 245
150 56 285 240 8-22 137 376 310 65 445 193 125 625 350 93 749 325 245
200 60 340 295 8-22 164 470 370 90 570 283 165 720 350 93 843 325 245
250 68 395 350 12-22 206       645 283 165 805 550 350 945 363 373
300 78 445 400 12-22 230       740 334 175 840 600 350 1010 363 373
350 78 505 460 16-22 248       765 334 175 885 600 350 1050 363 373
400 102 565 515 16-26 290       875 425 210 975 600 350 1135 363 373
450 114 615 565 20-26 320       940 425 210 1040 750 380 1220 465 413
500 127 670 620 20-26 345       995 425 210 1095 750 380 1330 546 431
600 154 780 725 20-30 410       1130 425 210 1230 750 380 1400 546 556
700 165 895 840 24-30 480       1475 620 320 1475 750 380 1530 546 556
800 190 1015 950 24-33 525       1535 620 320 1505 750 380 1600 546 556
900 203 1115 1050 28-33 585       1660 620 320 1660 1250 380 1745 617 706
1000 216 1230 1160 28-36 640       1760 620 320 1760 1500 580 1810 632 706
1200 254 1455 1380 32-39 755       1995 620 320 1995 1500 580 2035 632 706
1200 254 1400 1340 32-34 755       1995 620 320 1995     2035 632 706
1400 279 1620 1560 36-34 885       2360 620 320 2360     2785 632 706
1600 318 1820 1760 40-34 1035       2525 780 450 2525     2620 715 835
1800 356 2045 1970 44-41 1175       2860 780 450 2860     2760 715 835
2000 406 2265 2180 48-48 1325       3250 920 570 3250     2920 715 835
七、蜗轮蝶阀 安装说明

1、安装前应核对蝶阀之规格、材料是否与设计相符合。
2、并于安装前将内部之砂尘、异物及杂屑清理干净,以免造成动作不顺或产生泄漏。
3、安装前其相关之配管应按规定做适当之悬吊固定,以避免安装后对阀产生不当之应力。
4、配管之两法兰面间必须平行对准同心。
5、安装时蝶阀与法兰间无需另行加装垫片。
6、蝶阀与逆止阀或泵浦近接之处,在二者中间使用渐扩接头,阀盘开关扭转才不会受到阻 碍。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
