一、通风蝶阀 产品概述

上海川沪阀门有限公司生产的通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa。手动通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。手动通风蝶阀其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

二、通风蝶阀 产品图片

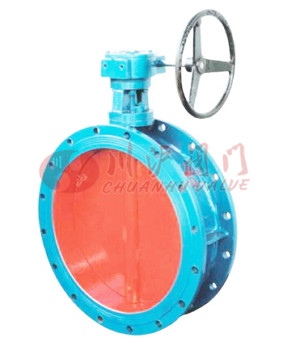

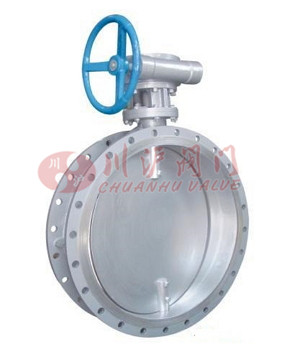

通风蝶阀(碳钢法兰连接)	通风蝶阀(不锈钢法兰连接)

三、通风蝶阀 主要技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
	密封试验	≤1%泄漏量
适用介质	煤气、含尘气体、烟道气等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

四、通风蝶阀 零部件材质

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

五、通风蝶阀 适用温度

材料品种	碳素钢	低温碳钢	合金钢		奥氏体不锈钢	铬钼钢
代号	WCB	LCB	WC6或 WC9	C5或or C12	铬Cr-18型e、304、316	12CrMoV
耐高温度	425℃	345℃	595℃	650℃	600℃	560℃
耐低温度e	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
适用工作温度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃

六、通风蝶阀 执行标准

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000;JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-1992;JB/T9092-1999

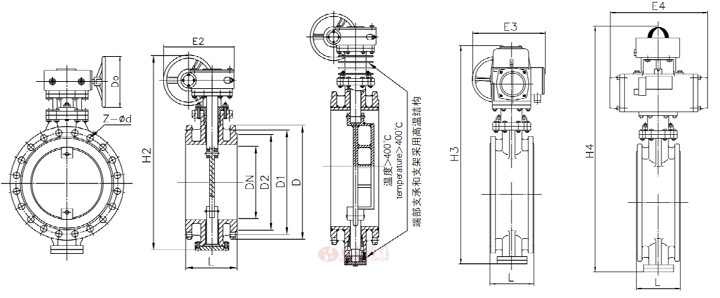

七、通风蝶阀 结构图

八、通风蝶阀 连接尺寸

DN	L	D	D1	D2	Z-d	蜗轮 D341W型			电动D941W型		气动 D641W型
						D0	E2	H2	E3	H3	E4	H4
50	108	140	110	88	4-14	150	193	435	125	490	180	443
65	112	160	130	108	4-14	150	193	440	125	515	180	467
80	114	190	150	124	4-18	150	193	475	125	525	245	510
100	127	210	170	144	4-18	150	193	495	125	560	245	540
125	140	240	200	174	8-18	150	193	535	245	760	245	587
150	140	265	225	199	8-18	150	193	645	245	765	350	685
200	140	320	280	254	8-18	220	330	710	245	900	350	775
250	140	375	335	309	12-18	220	330	785	313	990	350	855
300	170	440	395	363	12-22	280	350	950	313	1015	600	1000
350	170	490	445	413	12-22	280	350	1080	313	1110	600	1035
400	190	540	495	463	16-22	320	496	1170	313	1280	600	1105
450	190	595	550	518	16-22	320	496	1240	439	1330	750	1160
500	190	645	600	568	20-22	320	496	1375	439	1460	750	1270
600	210	755	705	667	20-26	320	496	1590	556	1950	750	1490
700	210	860	810	772	24-26	400	686	1630	556	2050	750	1720
800	210	975	920	678	24-30	400	686	2060	730	2280	750	1950
900	250	1075	1020	978	24-30	400	686	2180	730	2390	1060	2130
1000	250	1175	1120	1078	28-30	400	686	2380	730	2570	1060	2360
1200	250	1375	1320	1295	32-30	400	686	2650	730	2890	1360	2610
1400	300	1575	1520	1510	36-30	500	850	3160	890	3150	1380	2920
1600	300	1790	1730	1710	40-30	500	650	3320	890	3390	2840	3360
1800	300	1990	1930	1918	44-30	500	850	3410	890	3620	2640	3490
2000	300	2190	2130	2125	48-30	500	850	3620	890	3810	3300	3760
2200	350	2405	2340	2295	52-33	500	850	3850	890	4070
2400	350	2605	2540	2495	56-33	500	850	4070	890	4220
2600	350	2005	2740	2695	60-33	500	850	4300	890	4490
2800	400	3030	2960	2910	64-3$	500	916	4510	1090	5250
3000	400	3230	3160	3110	68-36	600	966	4730	1090	5460
3200	450	3430	3360	331O	72-36	600	966	4980	1090	5710
3400	450	3630	3560	3510	76-36	600	966	5270	1090	6150
3600	450	5840	3770	3720	80-36	600	966	5520	1090	6630
3800	450	4050	3970	3920	80-39	800	1130	6560	1180	7850
4000	500	4245	4170	4120	84-39	800	1130	7100	1180	8180
4500	500	4650	4750	4660	92-48	800	1130	7830	1450	8920
5000	500	5350	5250	5160	96-48	900	1180	8520	1450	9630
5500	500	5850	5750	5660	100-48	900	1180	9650	1450	10720
6000	600	6400	6250	6180	108-56	900	1180	10550	1820	11580

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
