真空蝶阀
一、真空蝶阀 产品概述
GI高真空蝶阀用于接通或切断真空管路中的气流，驱动形式有手柄式、气动式、电动式等，手动真空蝶阀常用于不经常开闭场合，气动真空蝶阀和电动真空蝶阀可以和自动化系统集成，通过开关量信号来控制开关或者模拟量信号来控制阀门开度大小，从而实现系统自动化控制，真空蝶阀具有结构紧凑、密闭性能好、安装方便等特点，也可以用于常压系统中，特别对结构空间也限制的场合使用。

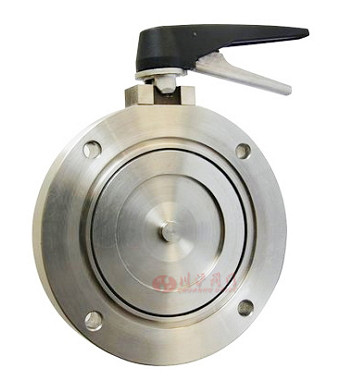

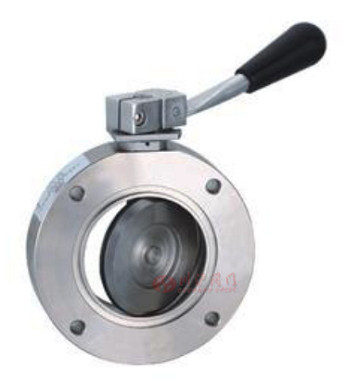

二、真空蝶阀 产品图片
 |
 |
| 真空蝶阀 | 真空蝶阀 |
三、真空蝶阀 技术参数
| 公称通径（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 连接法兰 | JB/T919 GB/T6070 | |||||||||||||||
| 漏气速率（L/s） | 133.3х10-6 | 133.3х10-5 | ||||||||||||||
| 通导能力（L/s） | 48 | 97 | 178 | 260 | 546 | 938 | 1328 | 2611 | 3962 | 6159 | 8535 | 10912 | 13558 | 16202 | 22418 | 41357 |
| 适用范围（Pa） | 133.3х10-6 ~ 101х103 | |||||||||||||||
| 介质温度（℃） | -25~80 | |||||||||||||||
四、真空蝶阀 零部件参数
| 零件名称 | 阀体和蝶板 | 构件 | 密封垫（阀体、蝶板） |
|---|---|---|---|
| 材料 | 碳素钢（镀镍） | 2Cr13 | 丁腈橡胶 |
| 不锈钢 | 不锈钢 | 丁腈橡胶/氟橡胶 |

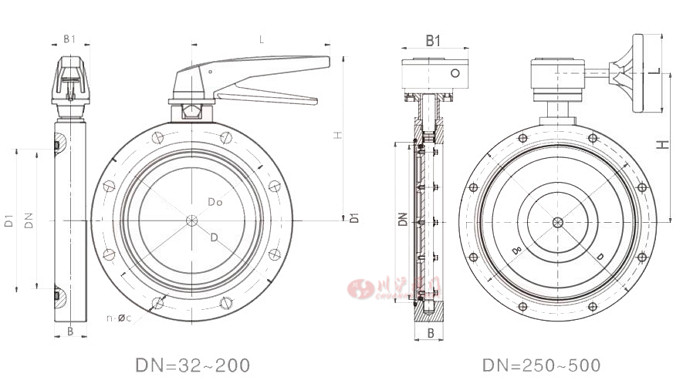

五、真空蝶阀 结构图
 |
六、真空蝶阀 连接尺寸
| Model 型号 |
DN | D | Do | D1 | B | H | B1 | L | n-φc |
|---|---|---|---|---|---|---|---|---|---|
| GI-32 | 32 | 78 | 64 | 36 | 22 | 32 | 36 | 115 | 4-φ7 |
| GI-40 | 40 | 85 | 70 | 44 | 22 | 40 | 36 | 115 | 4-φ7 |
| GI-50 | 50 | 110 | 90 | 55 | 22 | 50 | 36 | 115 | 4-φ9 |
| GI-65 | 65 | 125 | 105 | 70 | 26 | 130 | 38 | 135 | 4-φ9 |
| GI-80 | 80 | 145 | 125 | 85 | 30 | 140 | 38 | 135 | 4-φ9 |
| GI-100 | 100 | 170 | 145 | 105 | 30 | 153 | 38 | 135 | 4-φ12 |
| GI-150 | 150 | 220 | 195 | 156 | 35 | 179 | 40 | 165 | 8-φ12 |
| GI-200 | 200 | 275 | 250 | 208 | 40 | 208 | 40 | 185 | 8-φ12 |
| GI-250 | 250 | 330 | 300 | 258 | 45 | 234 | 45 | 300 | 8-φ14 |
| GI-300 | 300 | 380 | 350 | 308 | 55 | 300 | 55 | 350 | 8-φ14 |
| GI-400 | 400 | 500 | 465 | 408 | 60 | 340 | 60 | 500 | 8-φ18 |
