一、伸缩蝶阀 产品概述

上海川沪阀门有限公司生产的伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,适用于温度在425℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。我公司生产的DS341X伸缩蝶阀的主要特点:1、结构独特,设计灵活,重量轻,省力,启闭迅速。2、伸缩蝶阀不仅能补偿管道温差所产生的热胀冷缩的功能,还能为维修阀门安装更换提供方便。3、密封部位可调节更换,密封性能可靠。制造标准:JB/T8527-97、GB/T 12238-89,法兰标准:GB9113-2000、GB/T 17241. 6-1998,检验标准:GB/T 13927-92。

二、伸缩蝶阀 产品图片

伸缩蝶阀 伸缩蝶阀

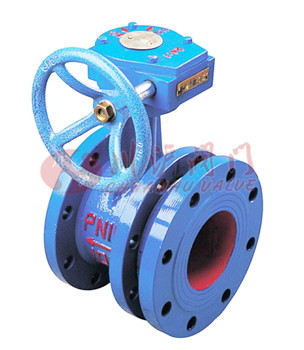

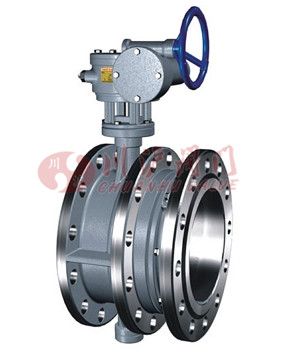

伸缩蝶阀(铸钢法兰连接) 伸缩蝶阀(不锈钢法兰连接)
三、伸缩蝶阀 技术参数

公称通径DN (mm) 50~2000 50~1600
公称压力 PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 软密封 X:-40℃~90℃;Xf:-20℃~200℃
硬密封 炭钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T 13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
四、伸缩蝶阀 零部件材质

零件名称 材料
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢、不锈钢、铬钼钢
密封圈 橡胶、聚四氟、聚内脂、不锈钢
阀杆 2Cr13、不锈钢、铬钼钢
伸缩管 铸铁、铸钢、不锈钢、铬钼钢
填料 柔性石墨
五、伸缩蝶阀 结构图

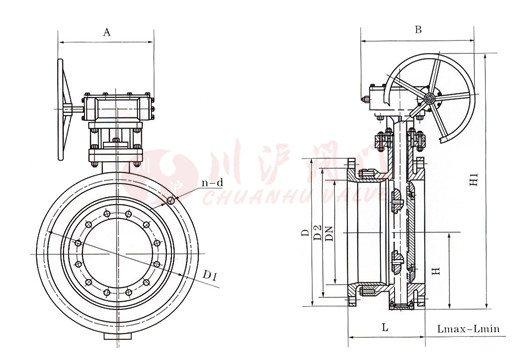

伸缩蝶阀结构图
六、伸缩蝶阀 连接尺寸

规格 D D1 D2 Lmax Lmin H1 H2 N-Фd
100 220 180 156 216 174 110 170 8-Ф18
125 250 210 184 232 186 123 182 8-Ф18
150 285 240 211 239 194 140 210 8-Ф22
200 340 295 266 264 214 170 238 8-Ф22
250 395 350 319 296 235 195 270 12-Ф22
300 445 400 370 300 250 222 300 12-Ф22
350 505 460 429 320 270 252 330 16-Ф22
400 565 515 480 332 282 285 368 16-Ф26
450 615 565 530 355 305 310 402 20-Ф26
500 670 620 582 365 315 337 438 20-Ф30
600 780 725 682 420 340 393 490 24-Ф30
700 895 840 794 446 396 450 558 24-Ф33
800 1015 950 901 476 426 515 625 28-Ф33
900 1115 1050 1001 506 456 560 685 28-Ф33
1000 1230 1160 1112 516 466 610 750 28-Ф36
1200 1455 1380 1328 560 510 725 880 32-Ф39
1400 1675 1590 1530 590 540 840 987 36-Ф42
1600 1915 1820 1750 630 585 960 1158 40-Ф48
1800 2115 2020 1950 680 630 1060 1258 44-Ф48
2000 2325 2230 2150 730 680 1165 1365 48-Ф48

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
