自力式压力调节阀

产品展示>> 自力式调节阀>>自力式压力调节阀
一、自力式压力调节阀 产品概述

上海川沪阀门有限公司生产的ZZYP/M自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。自力式压力调节阀具有动作灵敏,密封性好,压力设定点波动力小等优点。
自力式压力调节阀系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。
特点:
1、自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
2、压力分段范围细且互相交叉,调节精度高。
3、压力设定值在运行期间可连续设定。
4、对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
5、橡胶膜片式检测,执行机构测精度高、动作灵敏。
6、采用压力平衡机构,使调节阀反应灵敏、控制精确。
适用场景:
ZZYP/M自力式压力调节阀广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。

二、自力式压力调节阀 产品图片

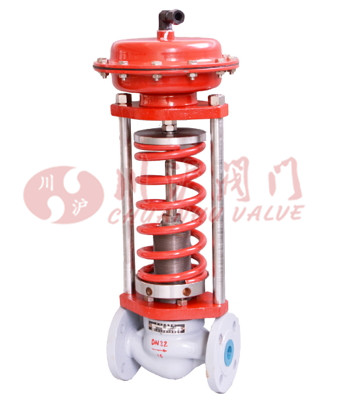

自力式压力调节阀
自力式压力调节阀(铸钢法兰连接)
三、自力式压力调节阀 技术参数

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
噪音衡量系数Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允许压差
(Mpa)
PN16 1.6 1.5 1.2 1,0
PN40 2.0
流量特性 线性
阀盖形式 标准型-17~+300℃、高温型+300℃~+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座、套筒型阀芯
四、自力式压力调节阀 执行机构参数

有效面积(cm ) 32※ 80 250 630
压力设定范围(MPa) 0.8~1.6 0.1~0.6 0.015~0.15 0.005~0.035
0.3~1.2 0.05~0.3 0.01~0.07
保证压力阀正常工作的
最小压差△Pmin(MPa)
≥0.05 ≥0.04 ≥0.01 ≥0.005
允许上下膜室之间最大压差(MPa) 2.0 1.25 0.4 0.15
材料 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维
控制管线、接头 铜管或钢管10×1; 卡套式接头:R1/4"

注:※该有效面积所对应的压力设定范围不适用于DN150-250。

五、自力式压力调节阀 性能指标

设定值偏差 ±8%
允许泄露量
(在规定实验条件下)
硬密封 4×0.01%阀额定容量
软密封 DN15~50 DN65~125 DN150~250
10气泡/min 20气泡/min 40气泡/min
六、自力式压力调节阀 工作温度

公称通径 15~125mm 150~250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷却罐≤200℃ 冷却罐和加长件≤200℃
冷却罐和散热片≤350℃ ※ 冷却罐和加长件≤300℃ ※
软密封 ≤150℃
七、自力式压力调节阀 结构图

自力式压力调节阀结构图
八、自力式压力调节阀 连接尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200
法兰端间距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850







(KPa)

15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
200-500 H 455 500 520 690 760 800 870 880 900 950
A 230
120-300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000-2500 H 445 570 600 820 980 950 1000 1100 1200
A 85 96
大约重量(Kg) 26 37 42 72 90 114 130 144 180 200 250
导压管接口螺纹 M16X1.5

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
