一、自力式流量调节阀 产品概述

上海川沪阀门有限公司生产的ZZL自力式流量调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力变化,按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控侧系统。自力式流量控制阀由低流阻单座(套筒)阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代控制阀门产品。
特点:
1.无需外加驱动能源的节能型自控系统.设备费用低;
2.结构简单.维护工作量小;
3.设定点可调且范围宽.便于用户在设定范围内连续调整流量;
4.指挥操作型较直接作用型动态响应快。精度高,可调比大;
5.阀内采用压力平衡机构,使调节阀反应灵敏、控制精确、允许压差大。
适用场景:
ZZL自力式流量调节阀在闭式水循环系统(如热水供暖系统,空调冷冻系统)中,正确使用这种阀门,可以很方便地实现系统的流量分配;可以实现系统的动态平衡;可以大大简化系统的调试工作;可以稳定泵的工作状态等。因此,自力式流量调节阀在供热空调工程中有着广阔的应用前景。

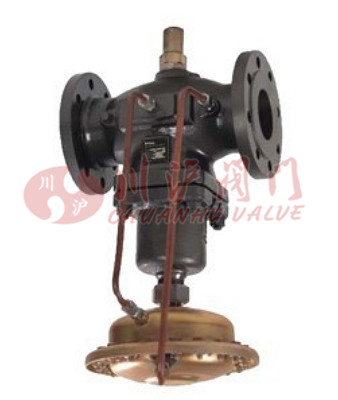

二、自力式流量调节阀 产品图片

自力式流量调节阀
自力式流量调节阀
三、自力式流量调节阀 技术参数

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250
额定流量系数Kvs 4 6.3 8 16 20 32 50 80 125 160 280 320 400
有效压力下最大流量(m3/h) 0.02MPa 1.5 2.5 3.5 5.5 9.0 14 22 36 55 70 125 180 250
0.05 MPa 2.5 3.5 5.5 9.0 12 22 36 55 85 110 180 - -
噪音衡量系数Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允许压差 PN16 1.6 1.5 1.2 1.0
PN40 2.0
流量特性 线性
阀盖形式 标准型-17~+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座、套筒型阀芯
四、自力式流量调节阀 执行机构参数

有效面积(cm2) 250 630
节流器压差(MPa) 0.02;0.05
允许上下膜室之间最大压差(MPa) 0.4 0.15
材料 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维
控制管线、接头 铜管或钢管10×1; 卡套式接头:R1/4"
五、自力式流量调节阀 性能指标

控制精度 ±5%
允许泄露量
(在规定实验条件下)
硬密封 4×0.01%阀额定容量
软密封 DN15~50 DN65~125 DN150~250
10气泡/min 20气泡/min 40气泡/min
六、自力式流量调节阀 结构图

ZZL_自力式流量调节阀结构图

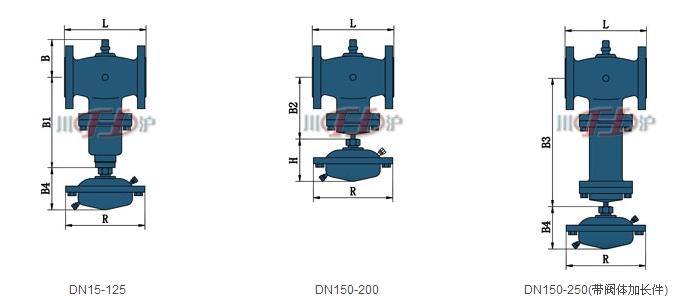

七、自力式流量调节阀 连接尺寸

公称通径mm 15 20 25 32 40 50 65 80 100 125 150 200 250
L 130 150 160 180 200 230 290 310 350 400 480 600 730
B 50 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 640
B1 212 212 238 238 240 240 275 275 380 380 326 354 404
B2 - - - - - - - - - - 326 354 404
B3 - - - - - - - - - - 630 855 1205
B4 150
R 263

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
